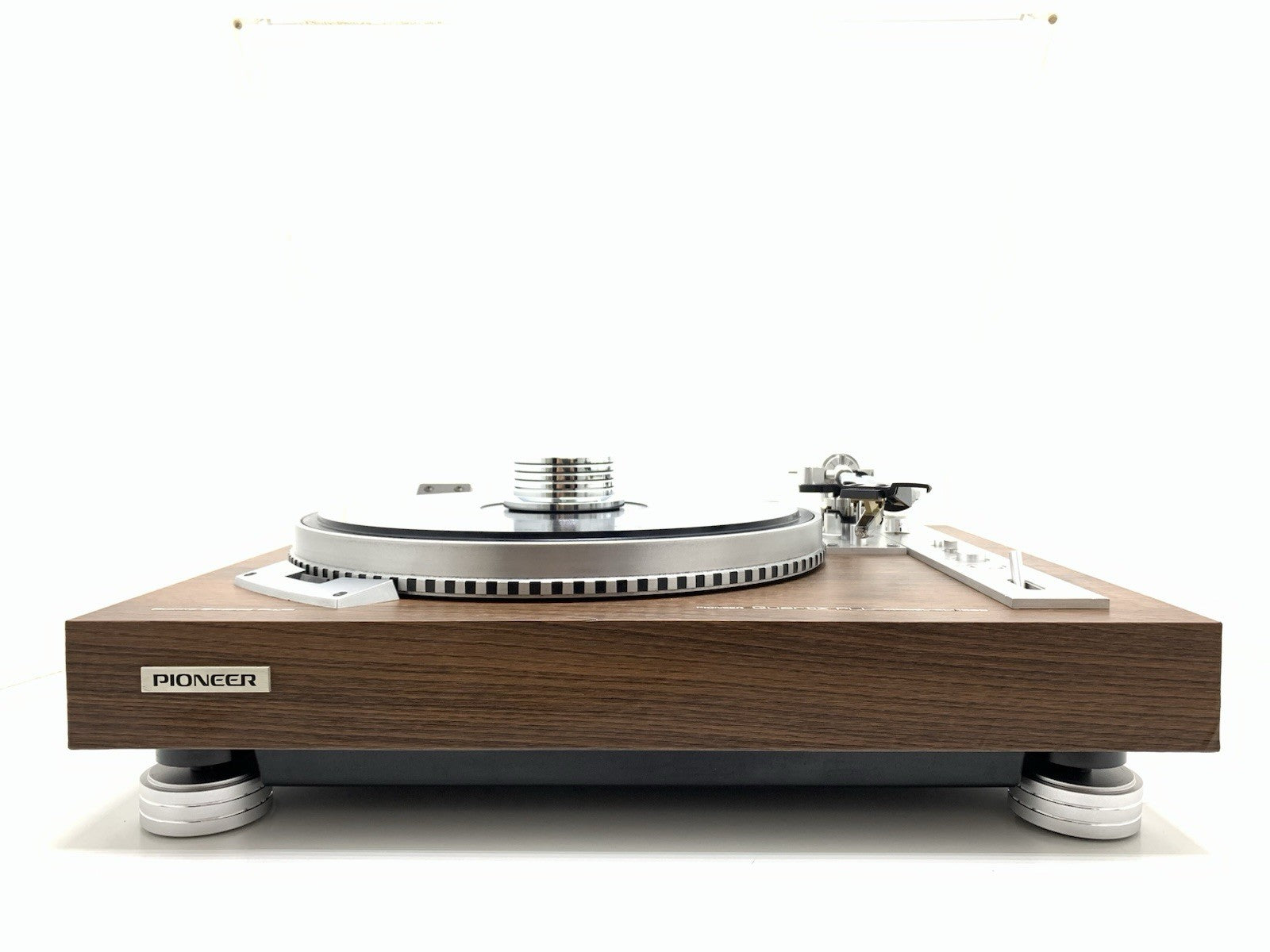

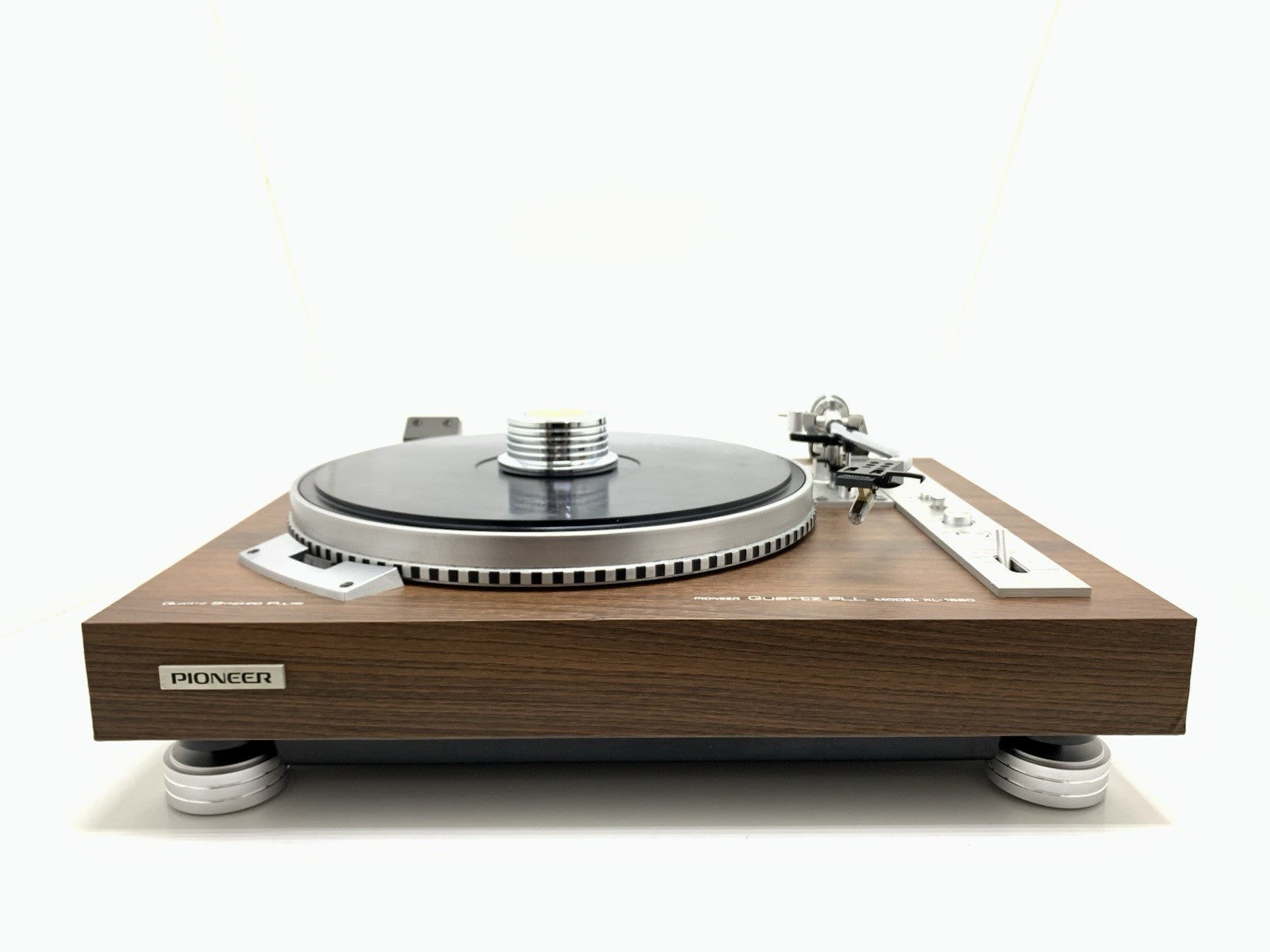

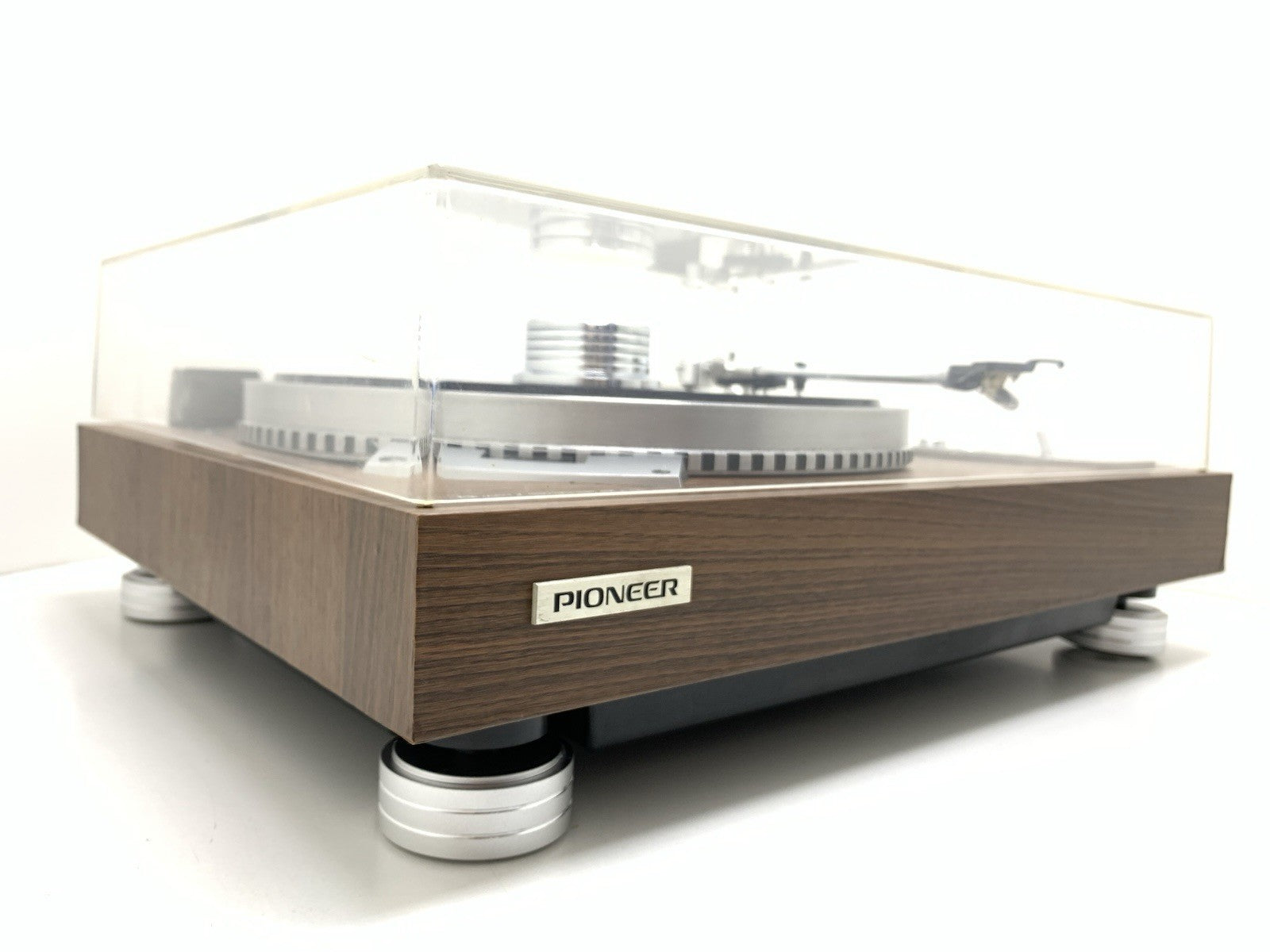

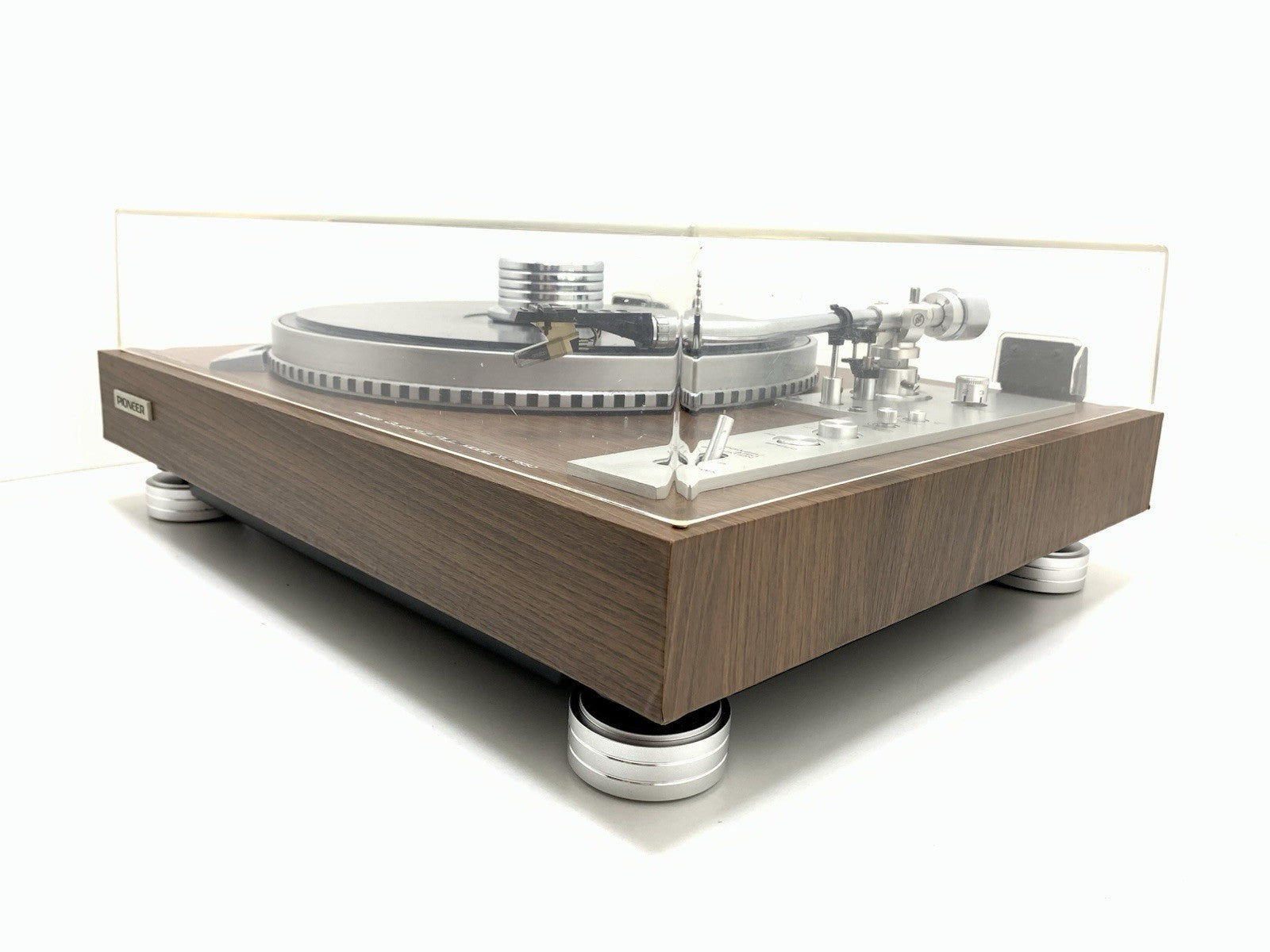

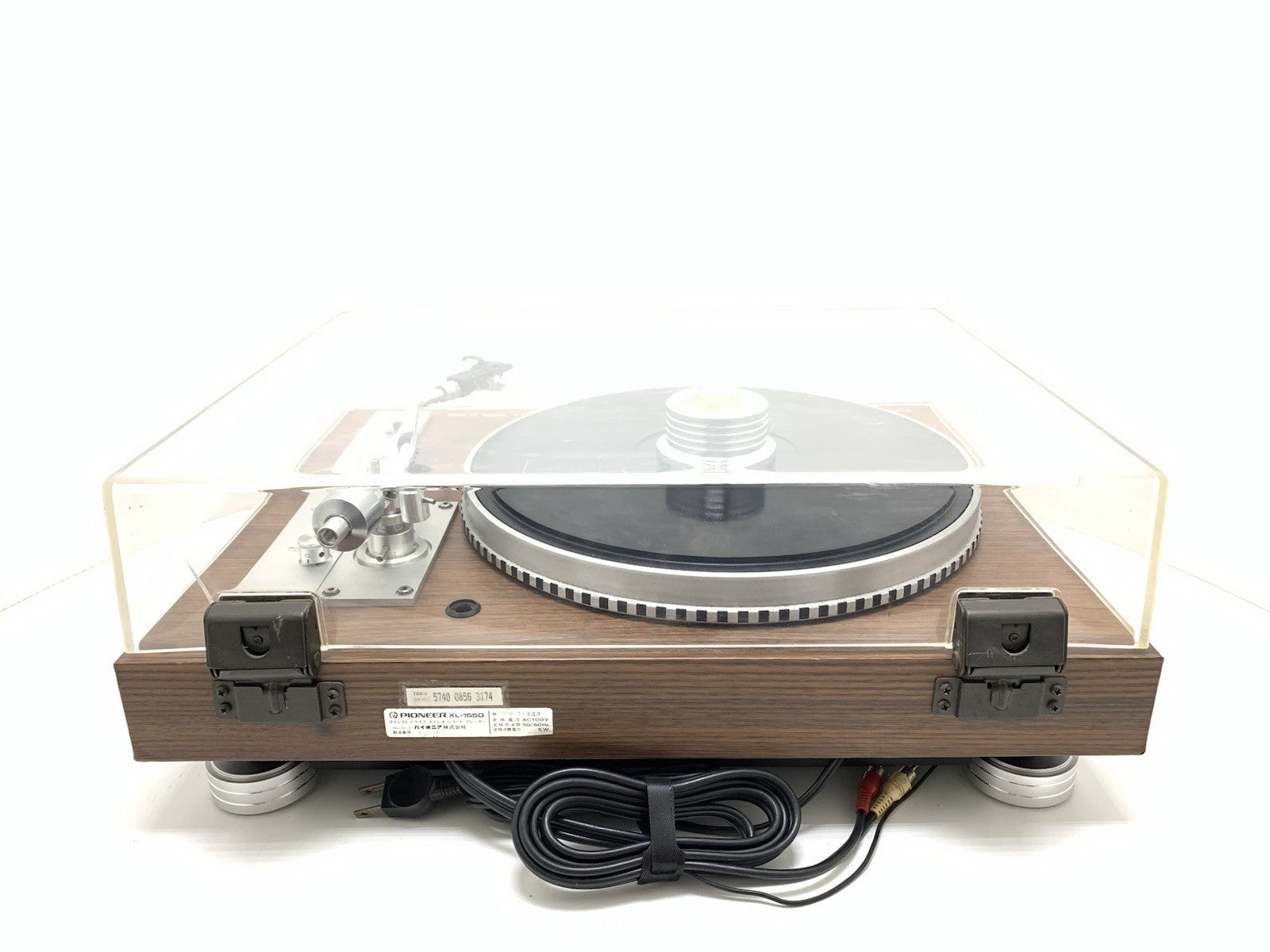

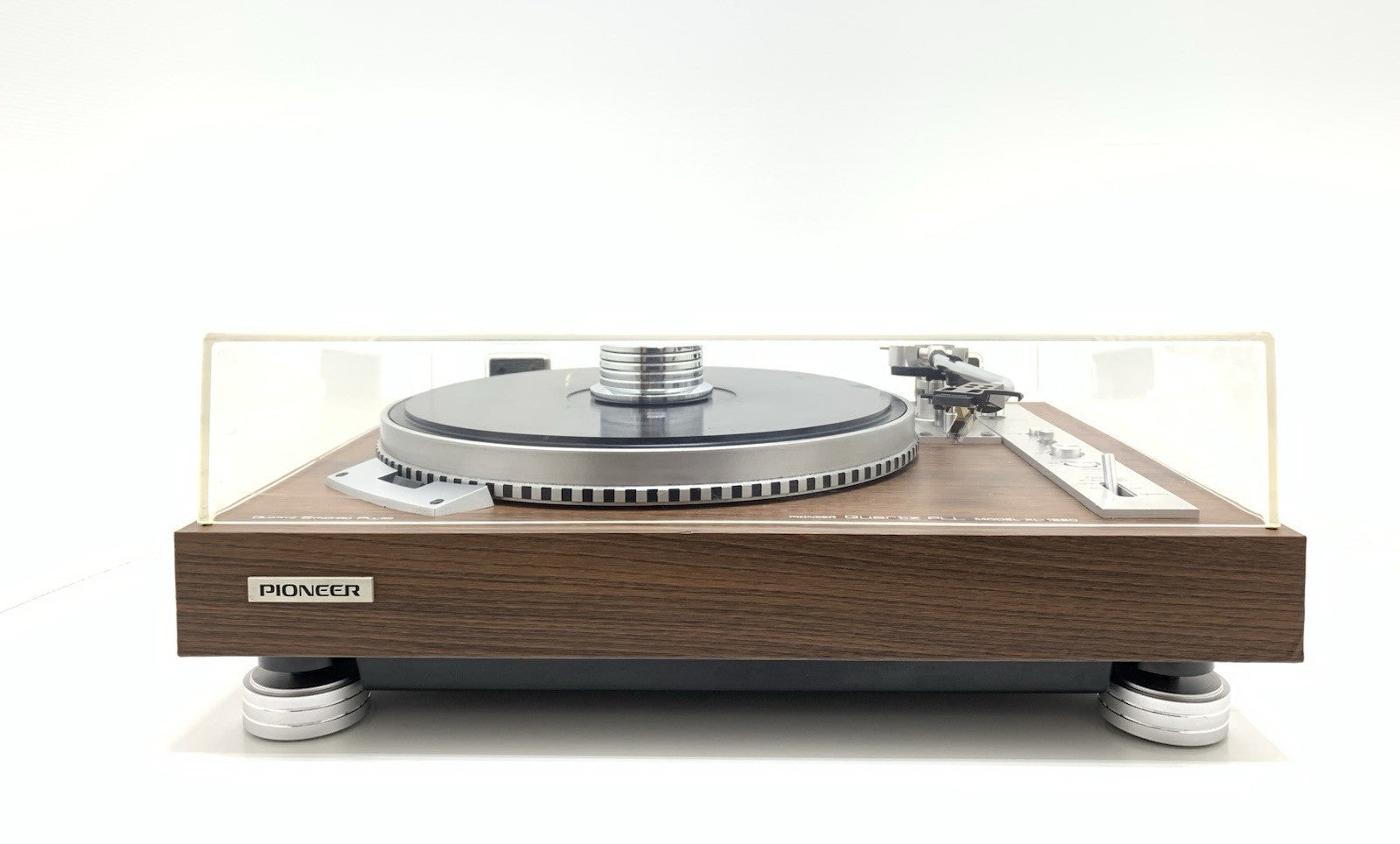

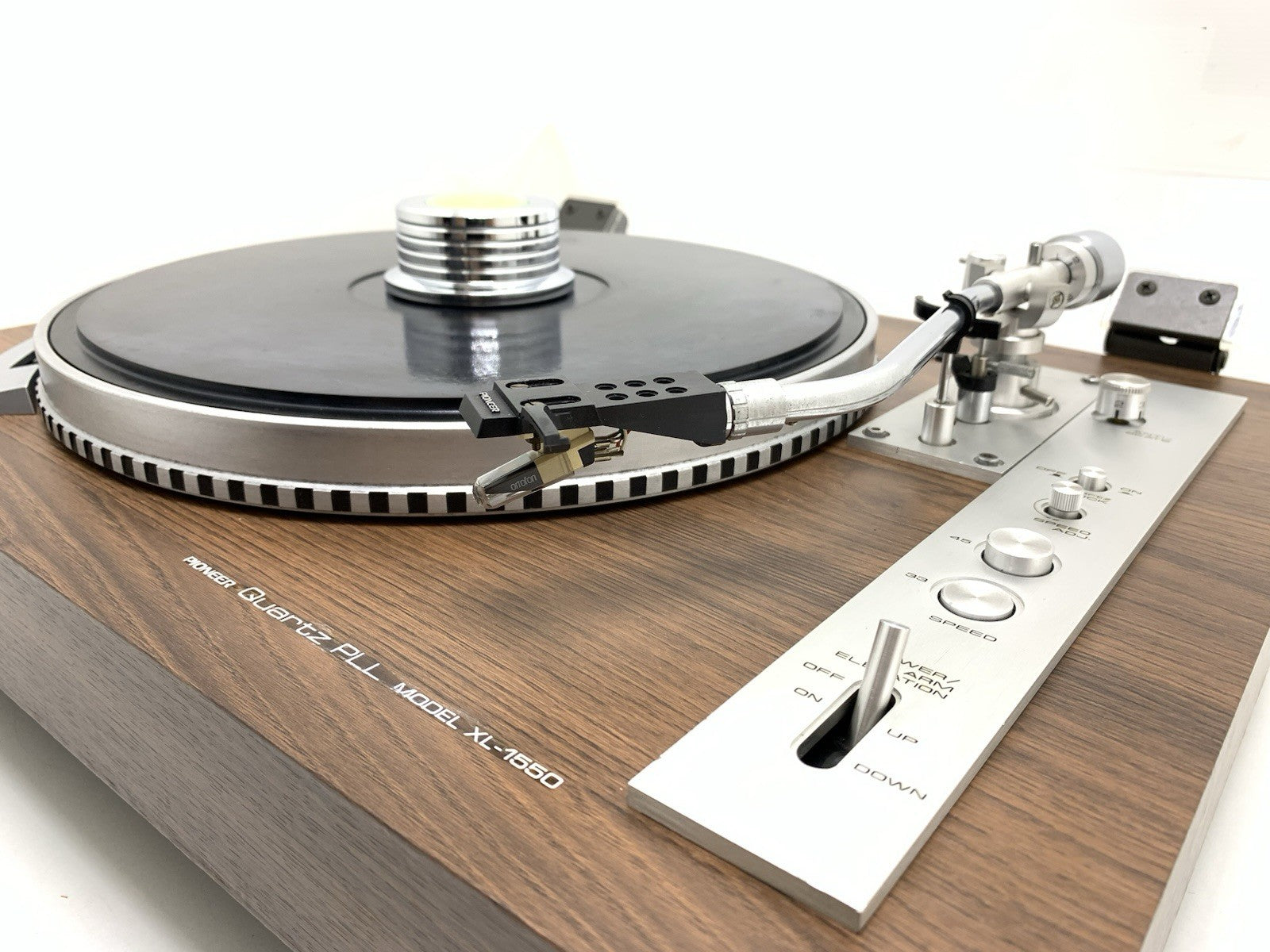

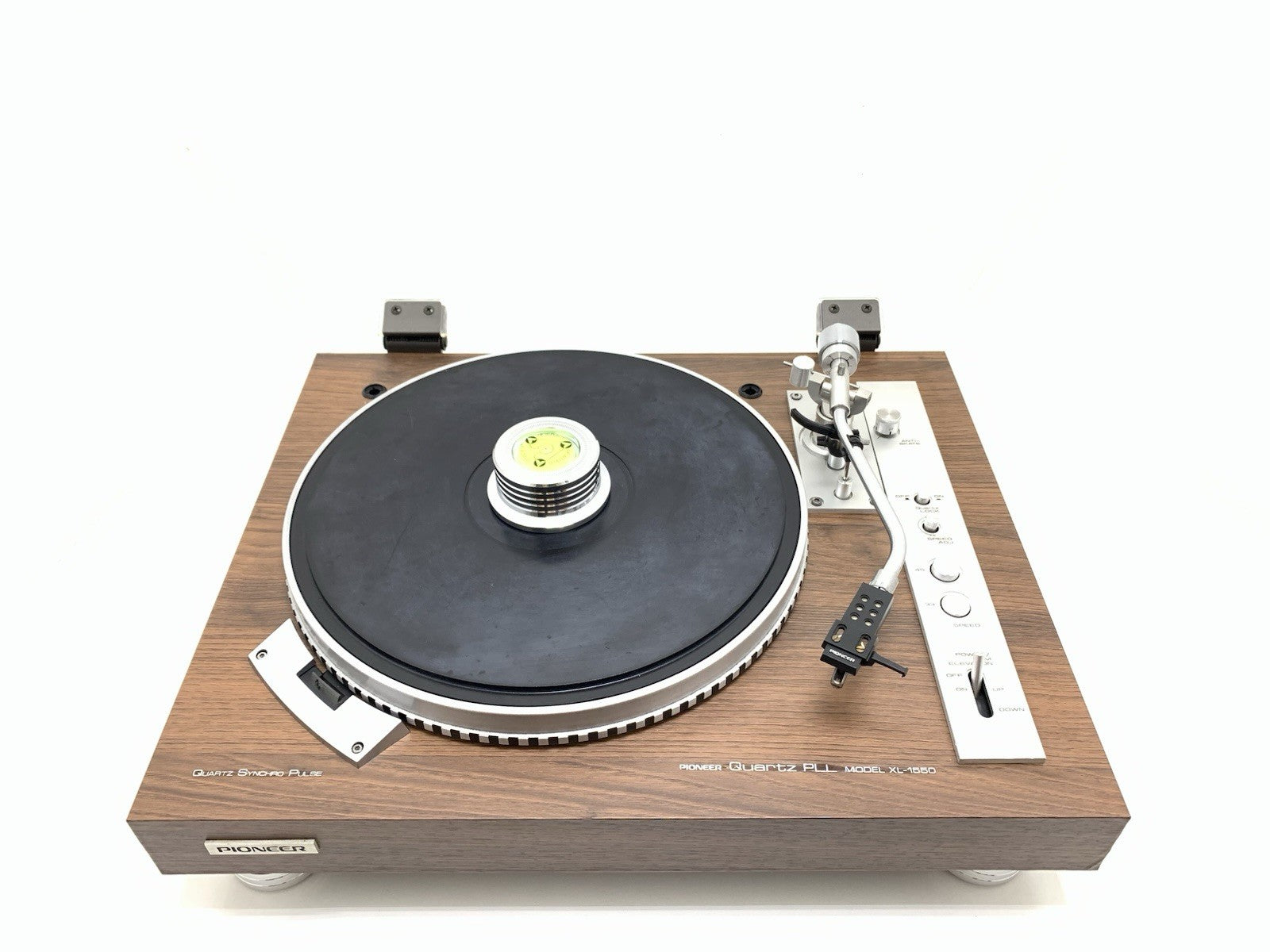

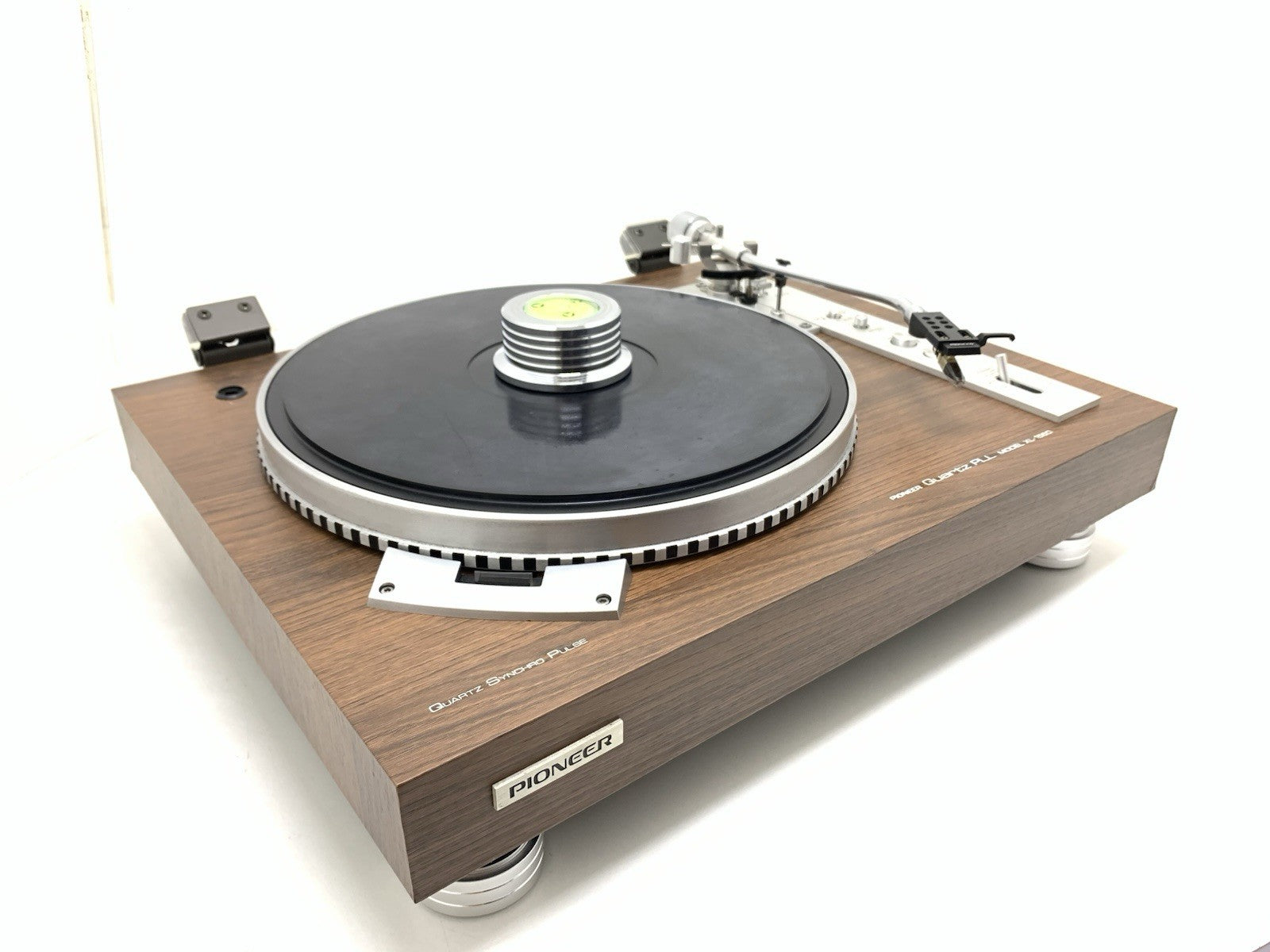

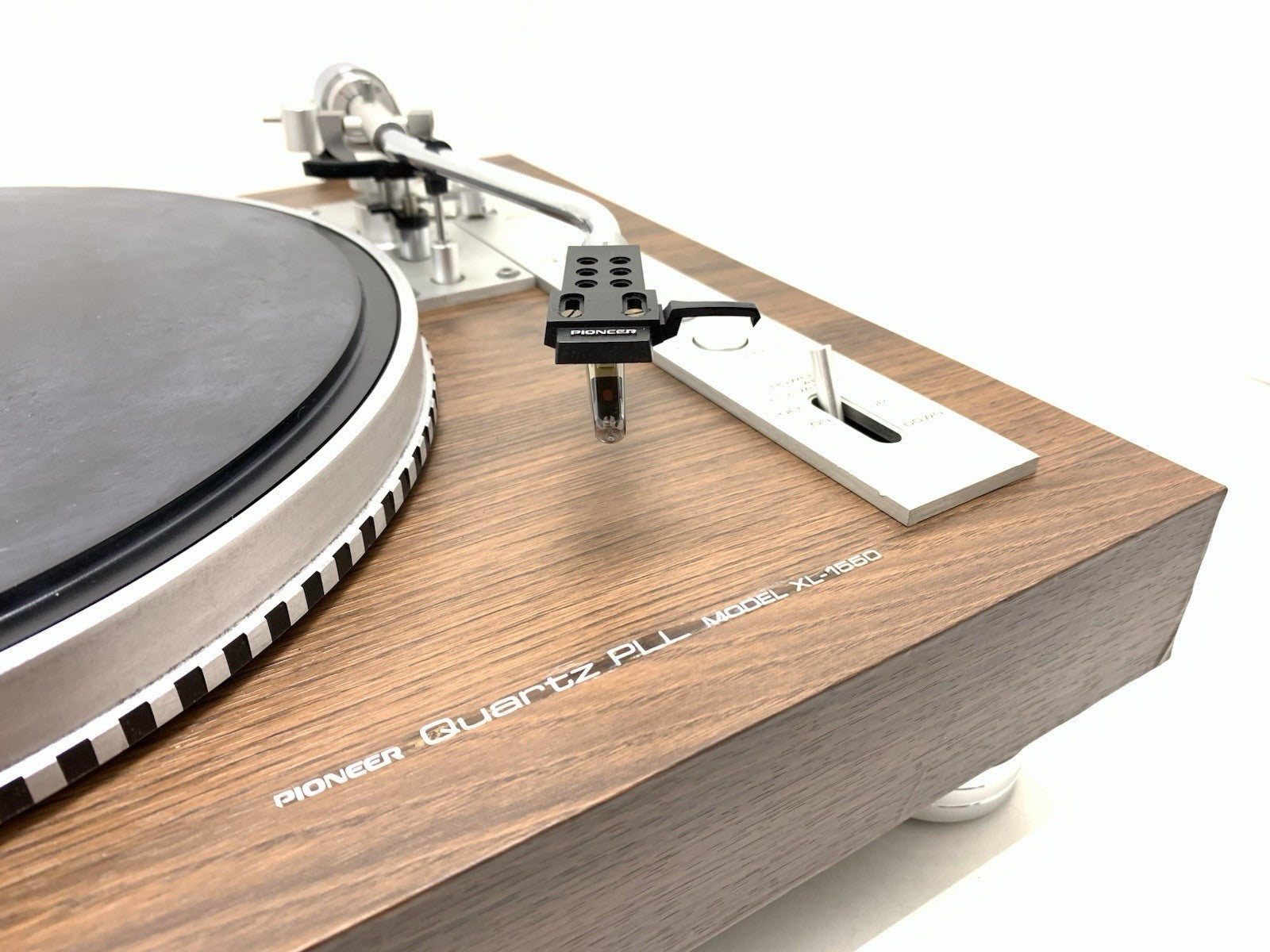

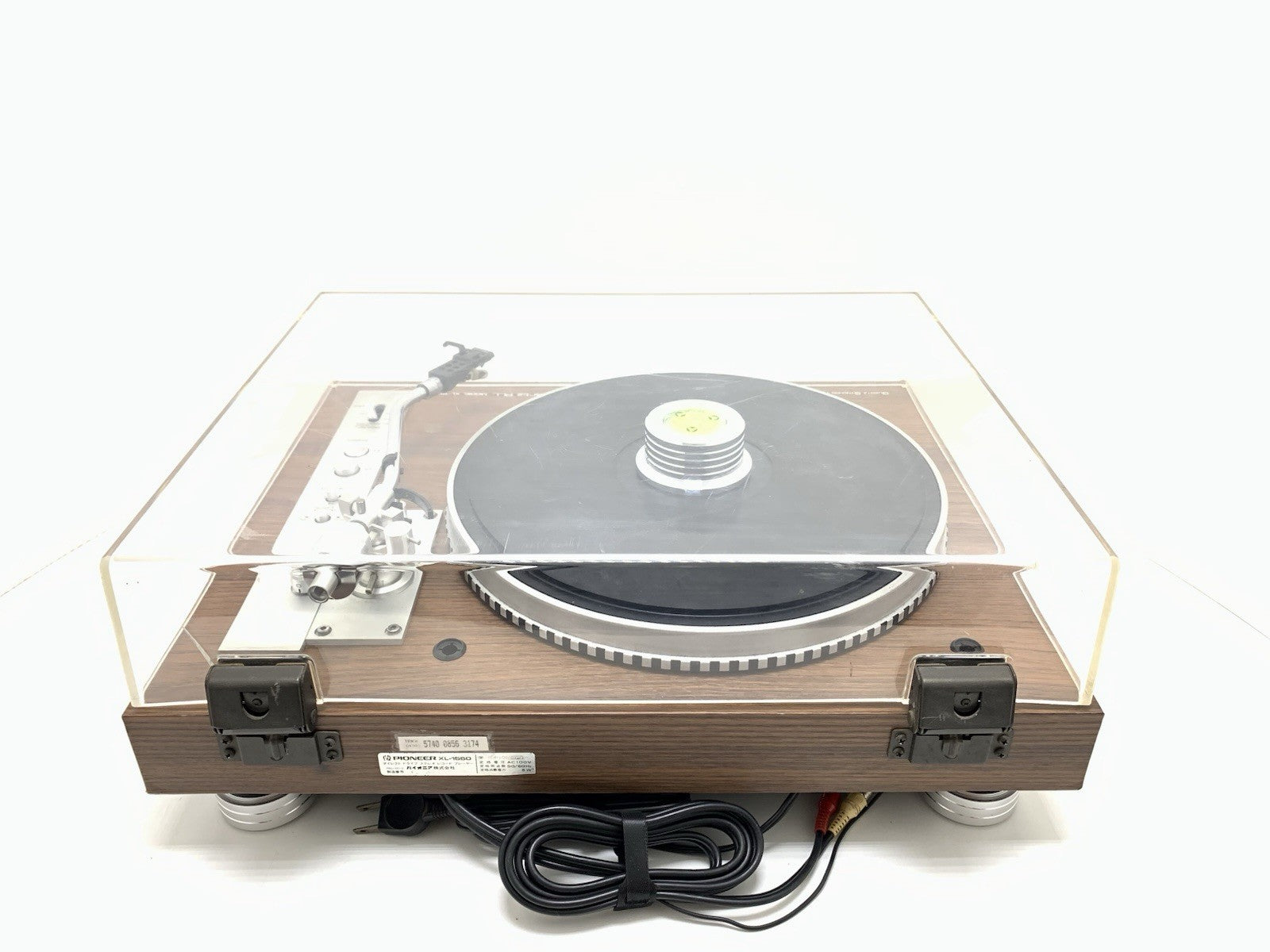

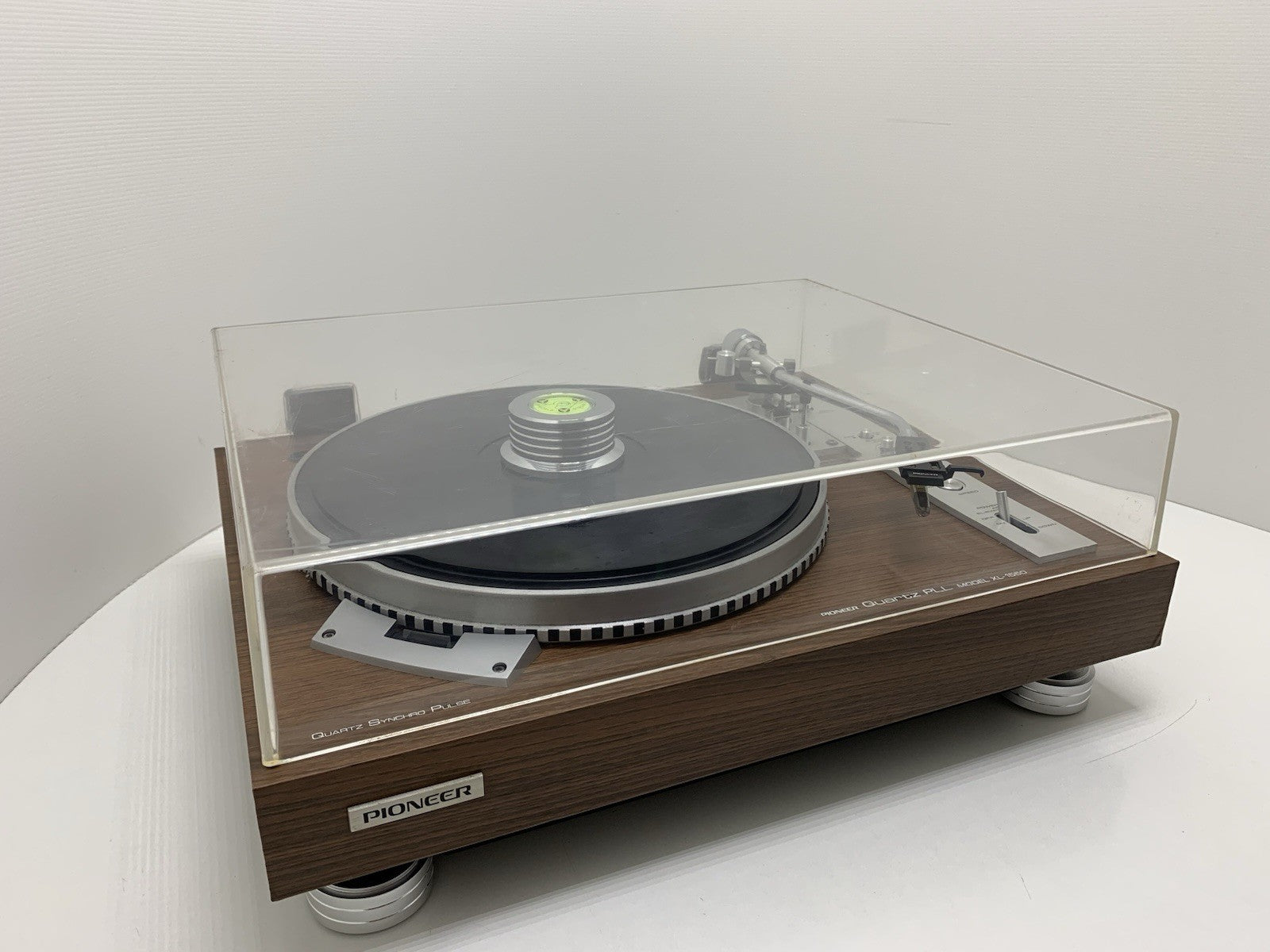

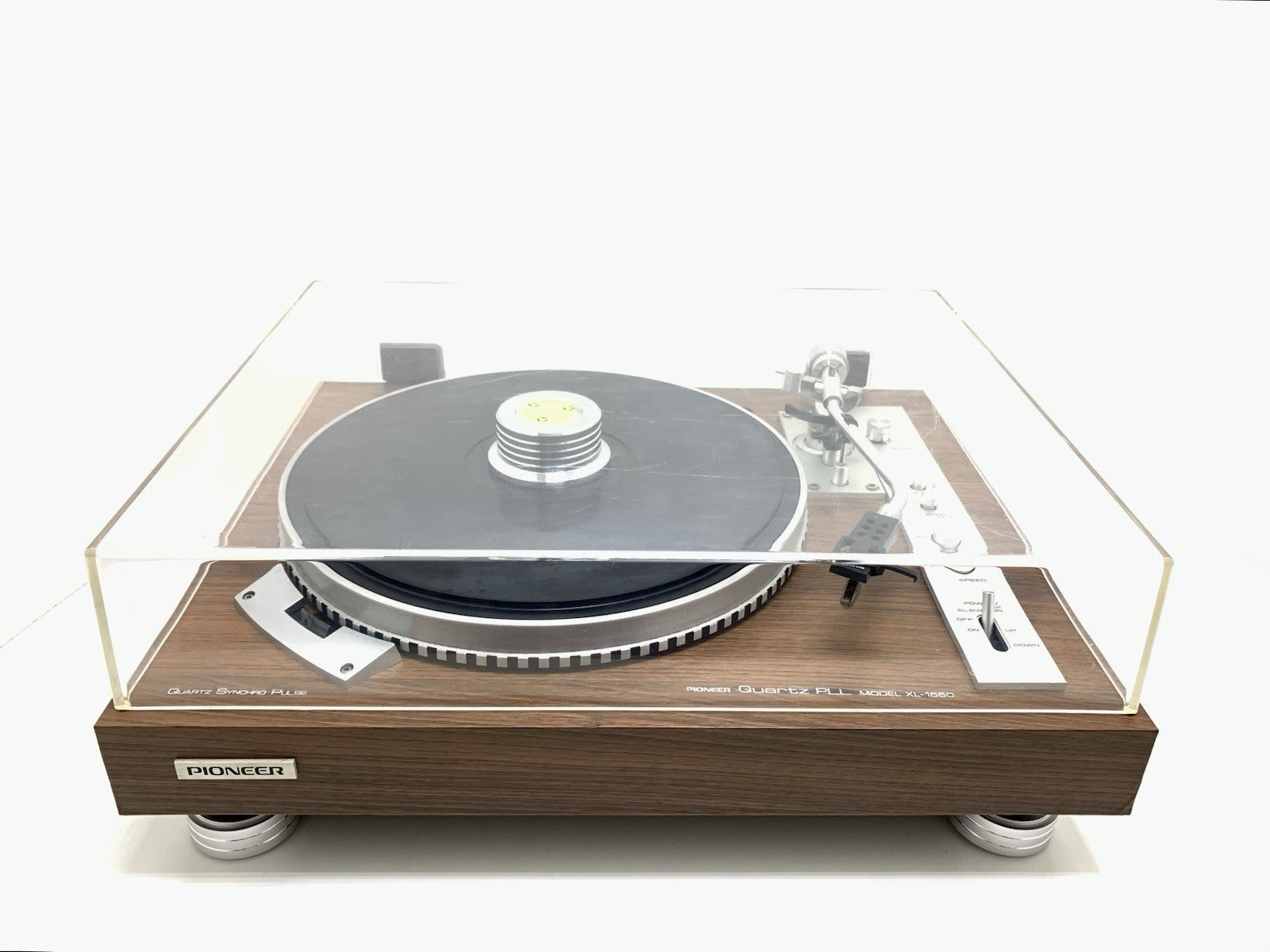

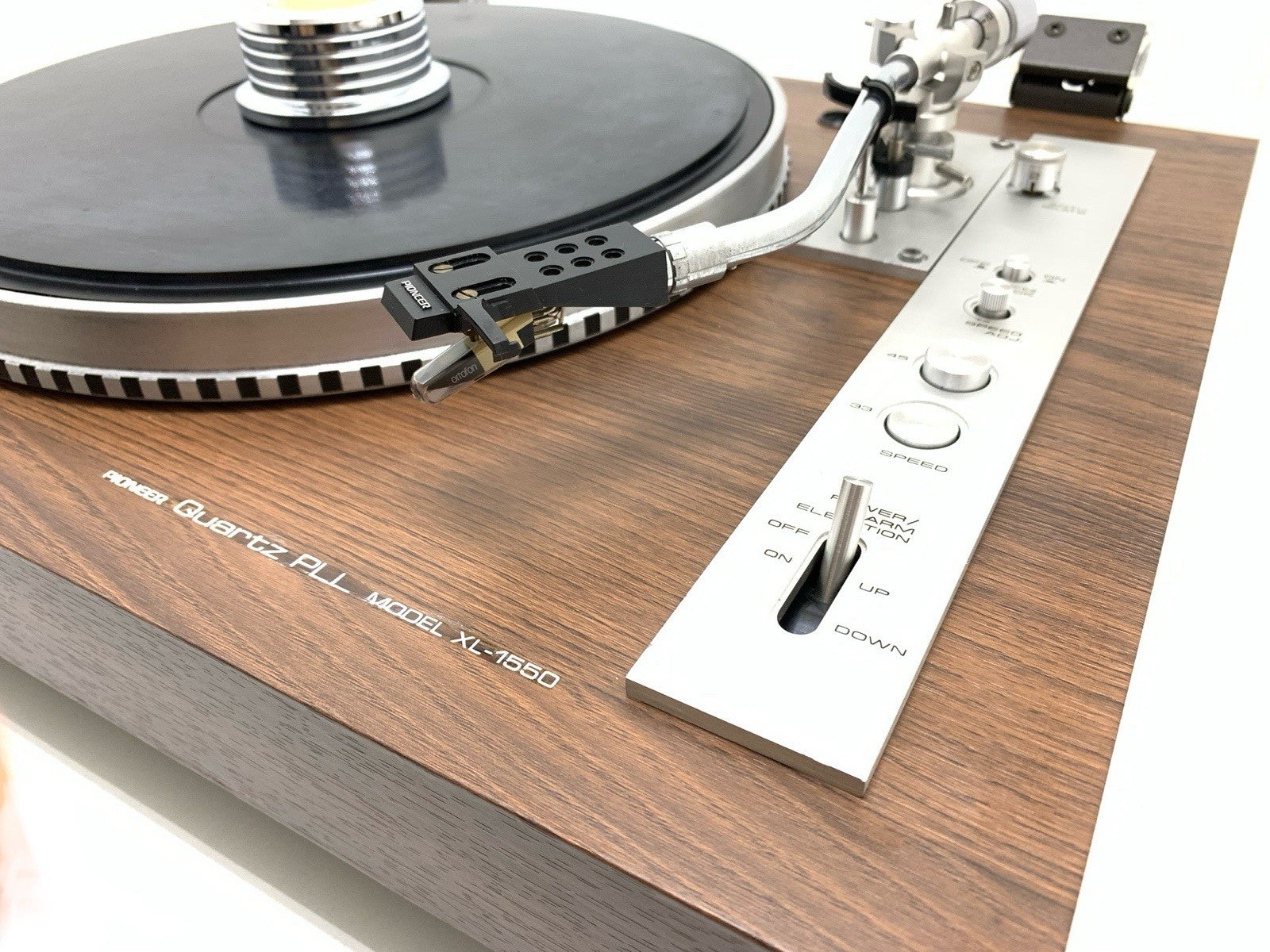

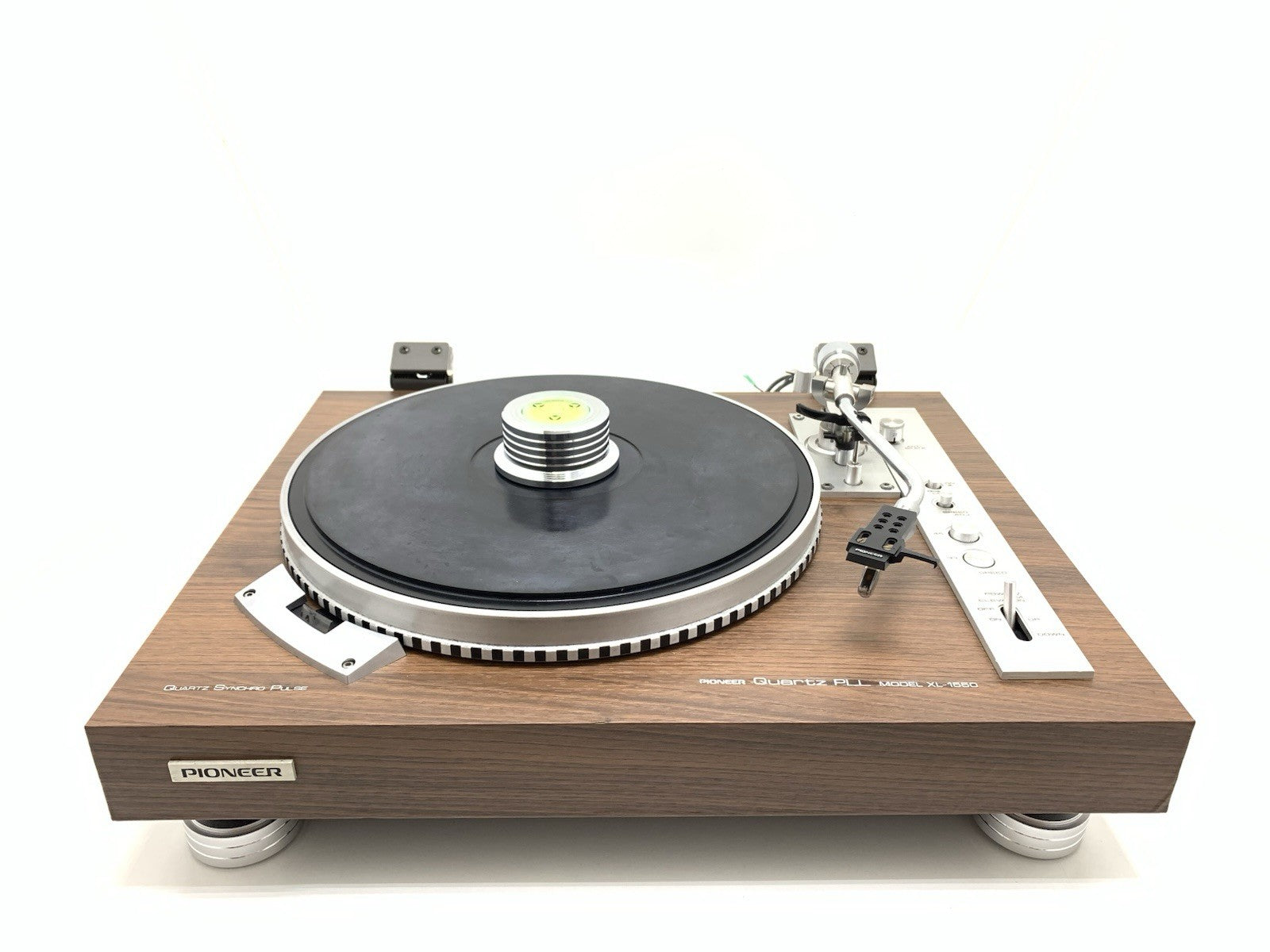

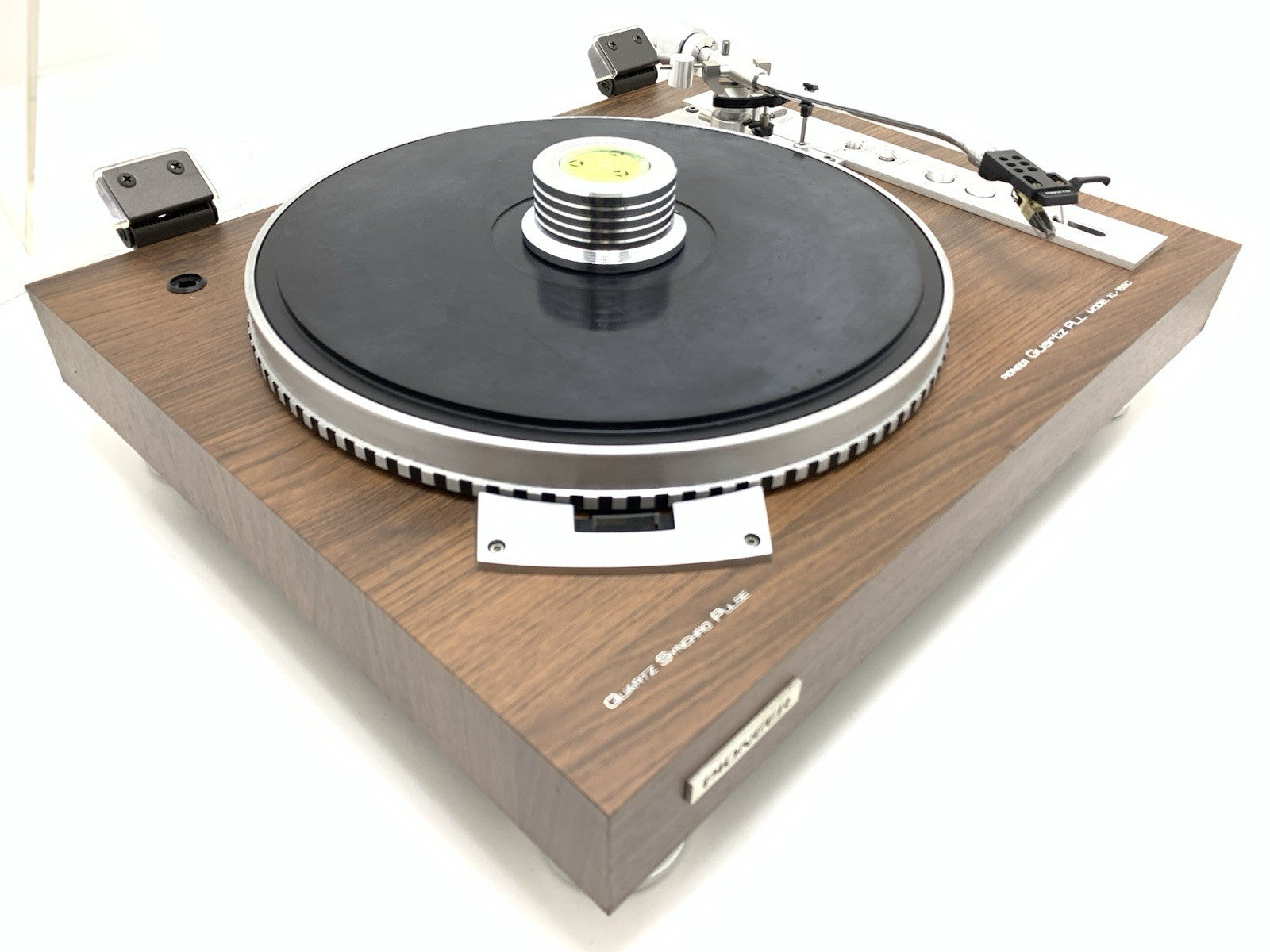

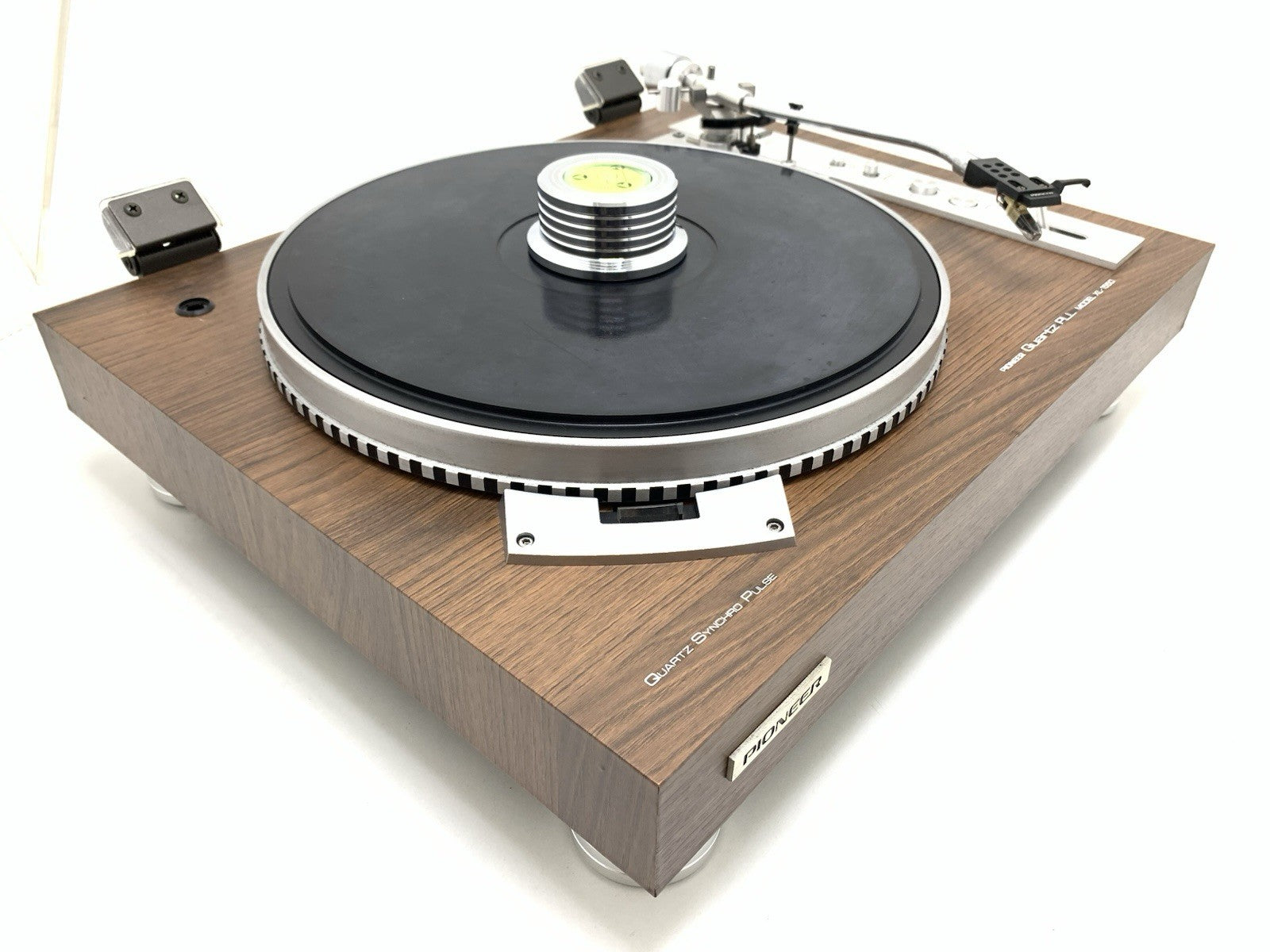

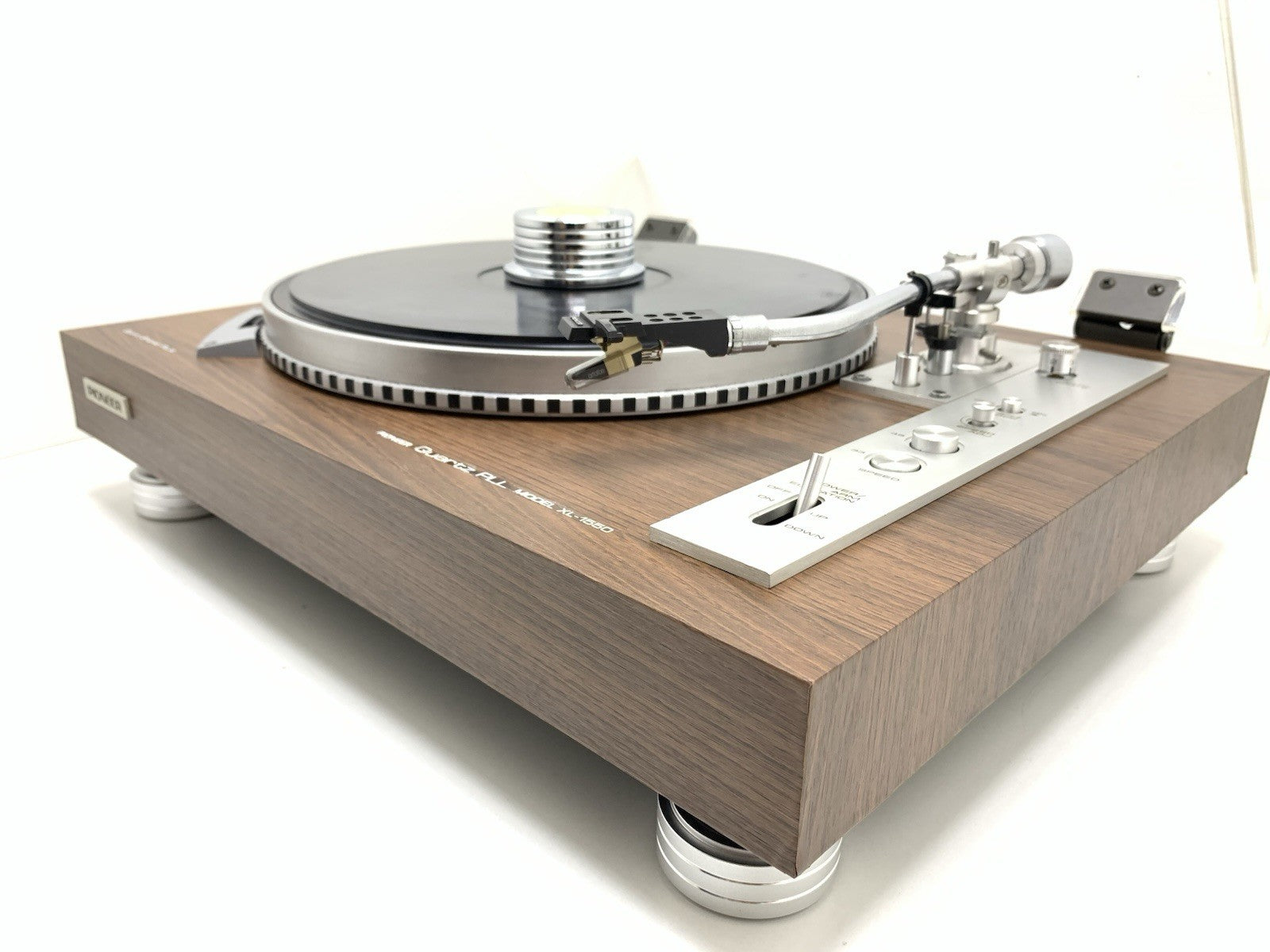

Platine vinyle PIONEER XL 1550 à entraînement direct, manuelle, à quartz, vintage, 1976, fonctionnelle, belle apparence

PIONEER XL 1550 PL 550 Platine Vinyle Manuelle à Entraînement Direct Quartz Vintage 1976 FONCTIONNE Belle Look

Tout remis à neuf

Fonctionne parfaitement sur 110/120/220 et 240 volts

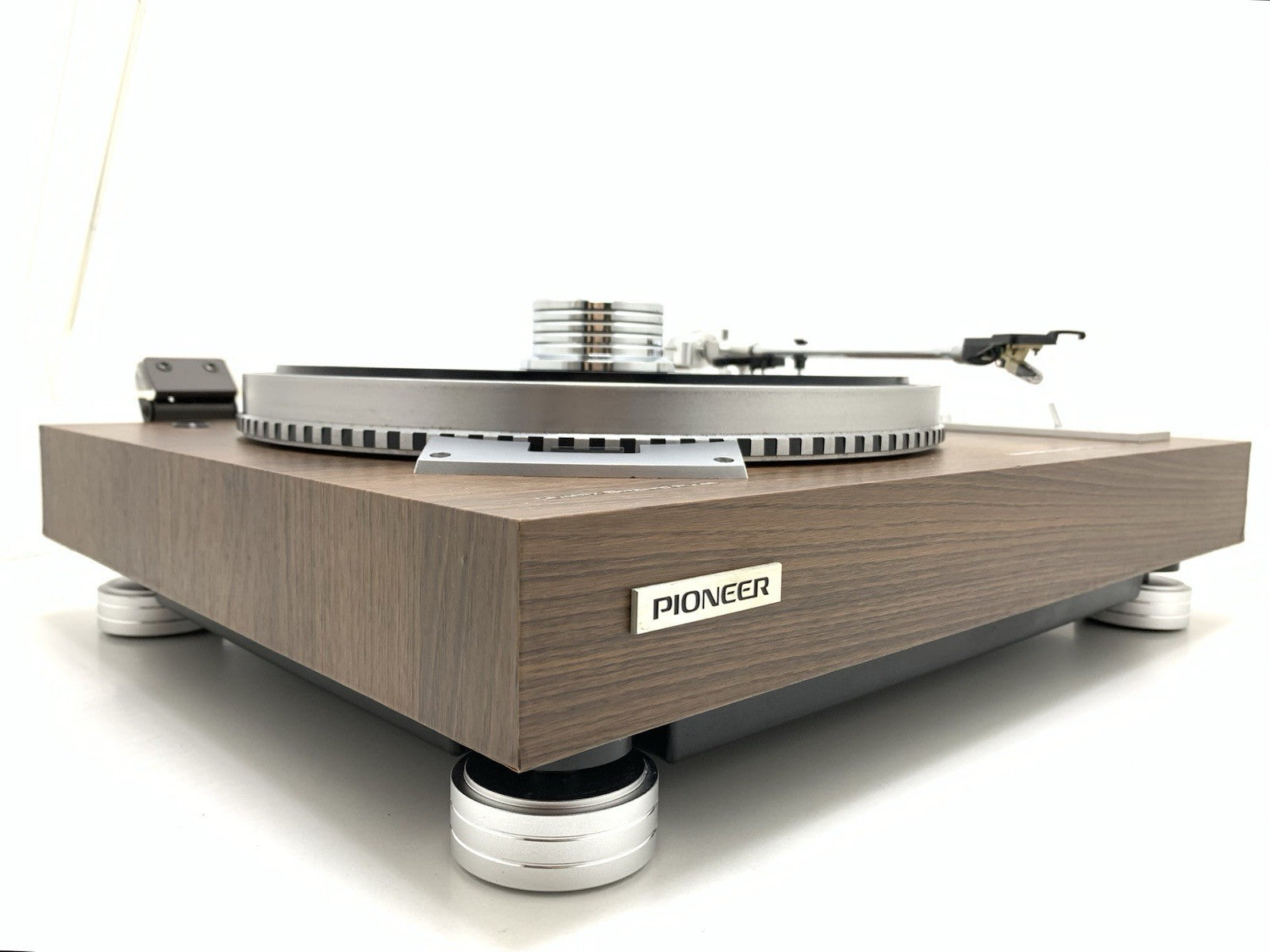

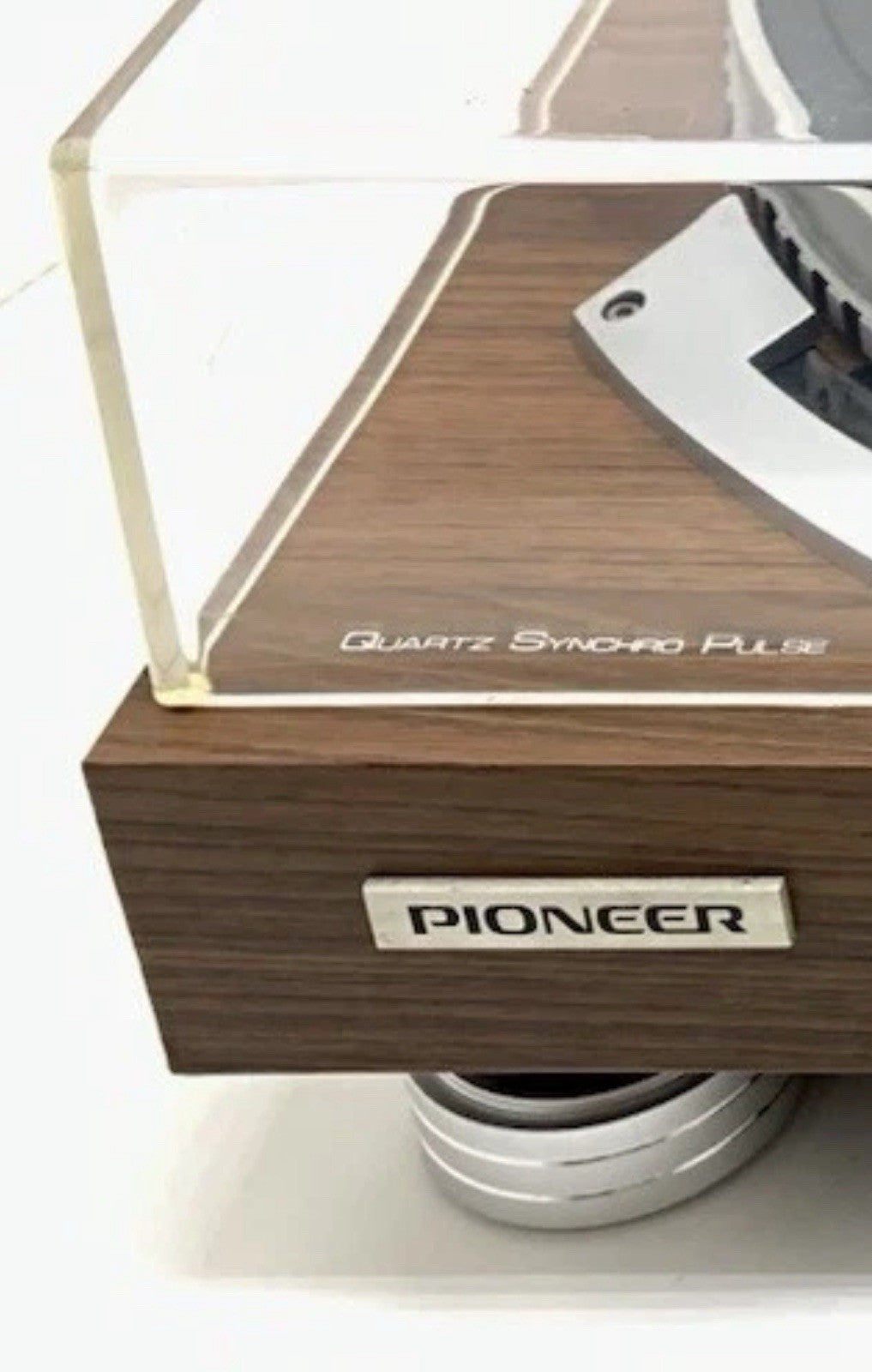

Y compris un NOUVEL ensemble de pieds en aluminium massif

Cartouche et aiguille ORTOFON Neuf

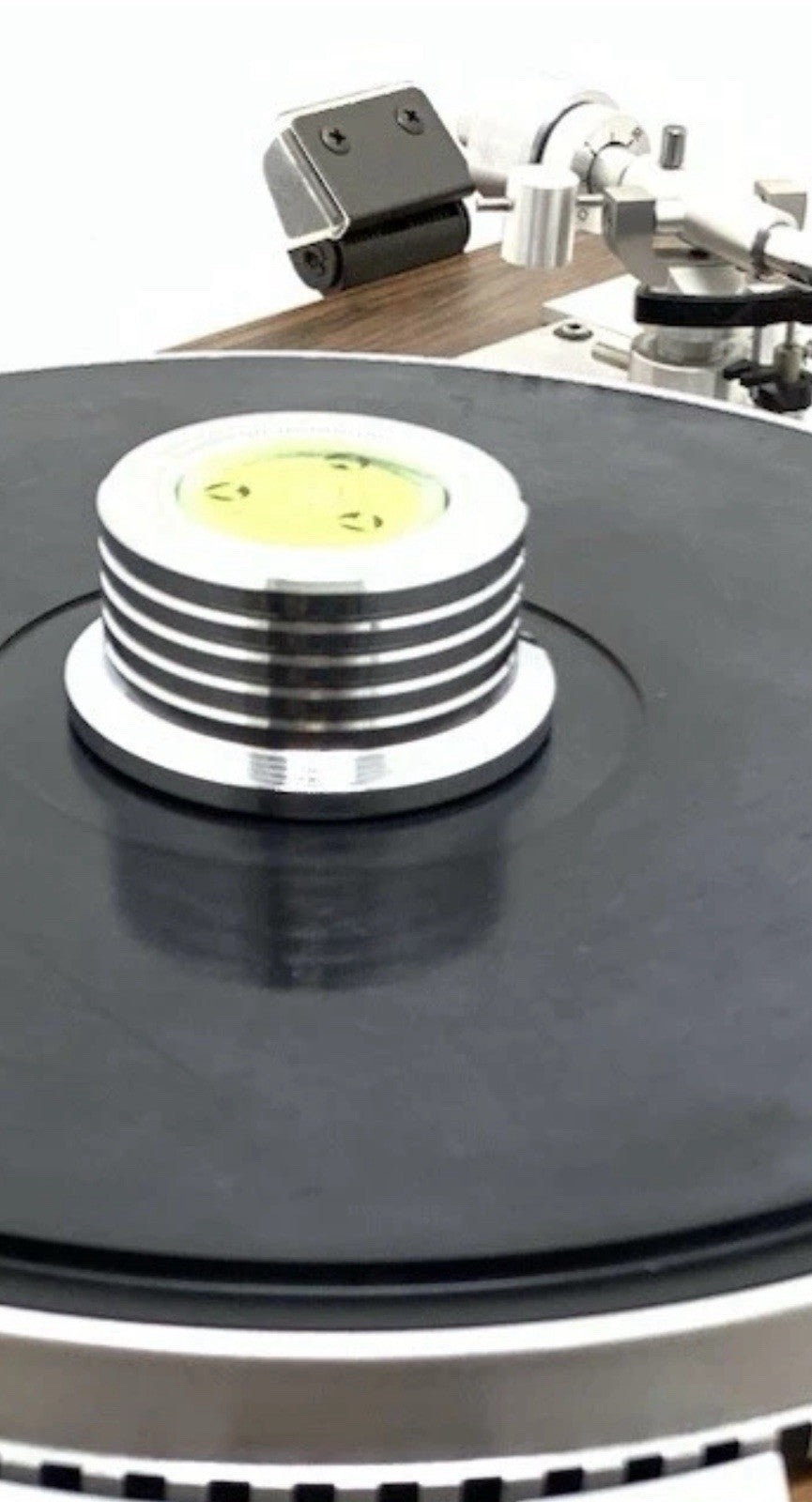

Poids stabilisateur central avec niveau pour les réglages de la hauteur du plateau tournant

Équivalence du modèle

• Au Japon, il était commercialisé sous le nom de XL‑1550 ; aux États-Unis et en Europe, il est connu sous le nom de PL‑550 (radiomuseum.org).

⸻

📅 Année de fabrication

• Produit entre 1976 et 1978, selon les catalogues et les sources du Radiomuseum.

⸻

⚙️ Spécifications techniques

• Type d'entraînement : entraînement direct avec servocommande de moteur à effet Hall PLL à quartz (audio-database.com).

• Plateau : Fonte d'aluminium, diamètre 324 mm, forte inertie (340 kg·cm² ) (audio-database.com).

• Vitesses : 33 ⅓ et 45 tr/min, contrôlées électroniquement, pas fin ± 6 % (35c69f2169.clvaw-cdnwnd.com).

• Précision : Pleurage et scintillement ≤ 0,025 % ; grondement 70 dB (35c69f2169.clvaw-cdnwnd.com).

• Bras de lecture : bras de lecture statique équilibré en forme de S, longueur effective 221 mm, porte-à-faux 15,5 mm (audio-database.com).

• Système anti-skating : Anti-skating réglable et hauteur de suivi vertical ± 5 mm (audio-database.com).

• Cellule : type MM PC-330/II, stylet diamant 0,5 mil, compliance dynamique environ 12×10 ⁻⁶ cm/dyne, force d'appui 1–1,8 g, sortie 3 mV (audio-database.com).

• Dimensions : 490 × 390 × 185 mm ; poids 12 kg (35c69f2169.clvaw-cdnwnd.com).

• Consommation électrique : 5 W ; tension : 100 V pour le marché japonais, versions 125/220 V disponibles pour les marchés internationaux (radiomuseum.org).

⸻

🔄 Mode de fonctionnement (Manuel / Semi-automatique / Automatique)

• Le PL-550/XL-1550 est entièrement manuel : le bras de lecture doit être placé et soulevé à la main.

• Les forums audiophiles confirment que, contrairement au PL-530 entièrement automatique, le PL-550 est très apprécié pour sa simplicité et ses composants mécaniques minimaux (vinylengine.com).

Pioneer PL-550

Platine vinyle à entraînement direct entièrement automatique à 2 vitesses (1976-1978)

Lecteur à entraînement direct PLL à quartz

<Partie platine>

Moteur à quartz PLL trou moteur

Système d'entraînement Entraînement direct

Plateau tournant en aluminium moulé sous pression de 32,4 cm de diamètre

Masse d'inertie du plateau tournant 340 kg-cm2

Nombre de tours 33 1/3, 45 tr/min

Changement de vitesse électronique

Plage de réglage fin de la vitesse de rotation + / - 6 pour cent

Rotation irrégulière de 0,025 % ou moins (WRMS)

Rapport signal/bruit 62 dB (JIS)

70 dB (DIN-B)

Variation de charge 0 % (pression de l'aiguille 120 g ou moins)

Caractéristique de démarrage 2/3 de tour ou moins

Écart de vitesse de rotation Pas plus de 0,003 %

Dérive de température 0,00004 % / ℃ ou moins

Dérive temporelle de 0,0003 %/h ou moins

Section du bras de lecture

Format Bras de tuyau en forme de S à équilibre statique

Longueur effective du bras 221 mm

Surplomb 15,5 mm

Poids mort de la cartouche applicable 4 g ~ 14,5 g (un poids secondaire supérieur à 9,5 g est utilisé)

Plage de réglage de la hauteur + / - 5 mm

Pièce de cartouche>

Format MM Type (ORTOFON)

Structure Shield Case : Super Permalloy

Cadre : alliage d'aluminium moulé sous pression

Pointe d'aiguille diamantée de 0,5 mil

Masse effective du système de vibration 0,45 mg

Plage de pression de l'aiguille de fonctionnement 1,0 g ~ 1,8 g (1,5 g approprié)

Caractéristique de fréquence 10 Hz à 28 kHz ± 3 dB

Séparation des canaux 25 dB ou plus (1 kHz)

20 dB ou plus (100 Hz à 10 kHz)

Tension de sortie 3 mV (1 kHz, 50 mm/sec, RMS)

Équilibre de sortie à moins de 1 dB (1 kHz)

Conformité dynamique 12x10cm-6/dyne (100 Hz, horizontal / vertical)

Conformité statique 18x10cm-6/ dyne (optique)

Impédance de sortie 2 kΩ (1 kHz)

Résistance de charge 30k Ω ~ 250k Ω (correct 47k Ω + 170 pf)

Poids mort 6,4 g

Dimensions Largeur 14,8 x Hauteur 17 x Profondeur 290 mm

Dimensions de montage Normes JIS et EIA

Aiguille de rechange PN-330/II

<Autres>

Mécanisme de fixation Mécanisme anti-patinage

Équilibreur latéral

Poids à lecture directe de la pression de l'aiguille

Mécanisme de réglage de la hauteur des bras

Mécanisme d'élévation du bras

Support de tête (usage courant pour récepteur adaptateur EP)

Lampe stroboscopique

Charnière à butée libre

Isolateur réglable en hauteur

Tension d'alimentation 100 VCA, 50 Hz/60 Hz

Consommation électrique 5W

Dimensions extérieures Largeur 490x Hauteur 185x Profondeur 390 mm

Poids 12 kg

ATTENTION:

Avec de petites marques d'utilisation et du passage du temps, Regardez attentivement les photos qui montrent l'état réel de l'article, Nous n'acceptons pas les réclamations ultérieures.
