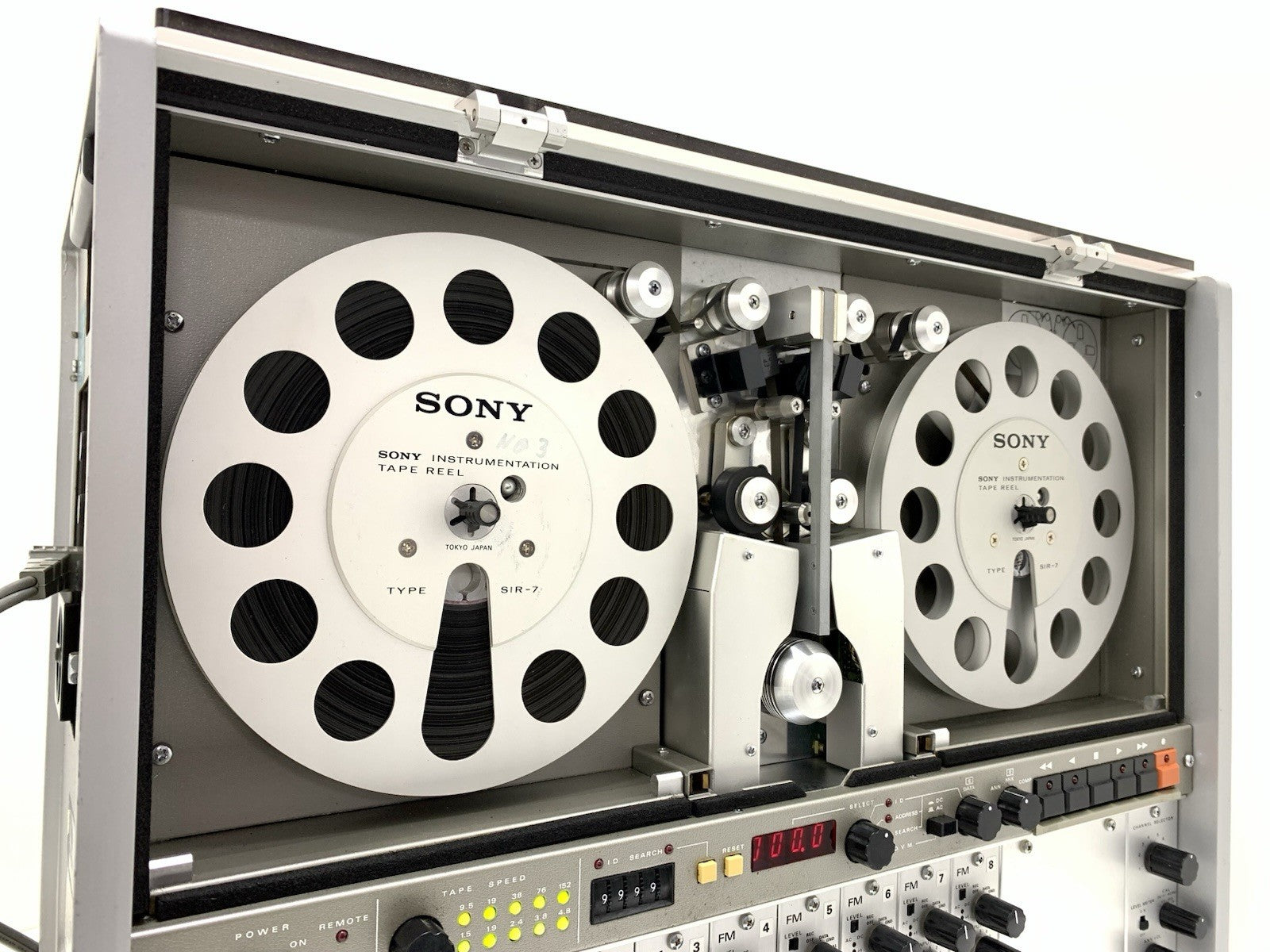

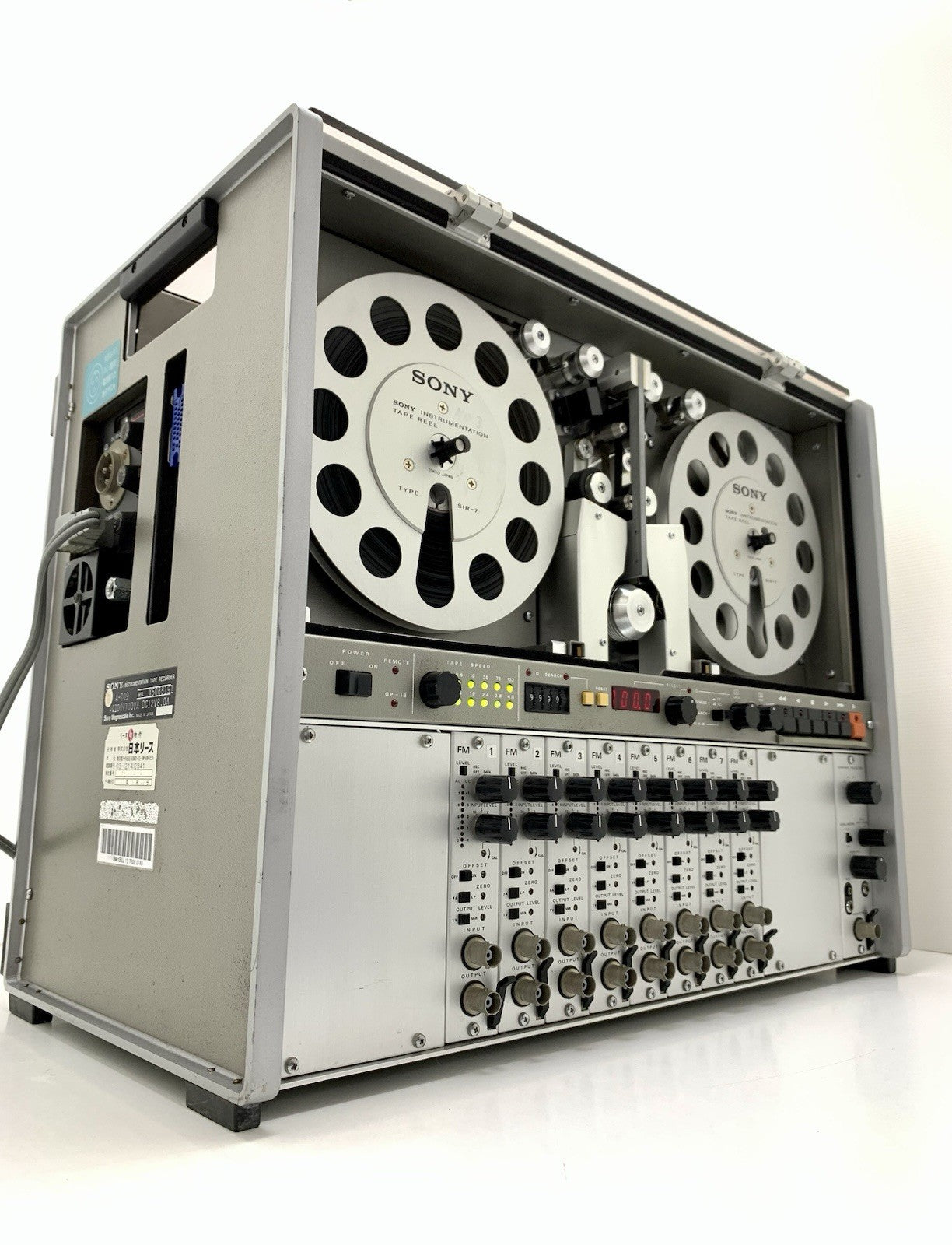

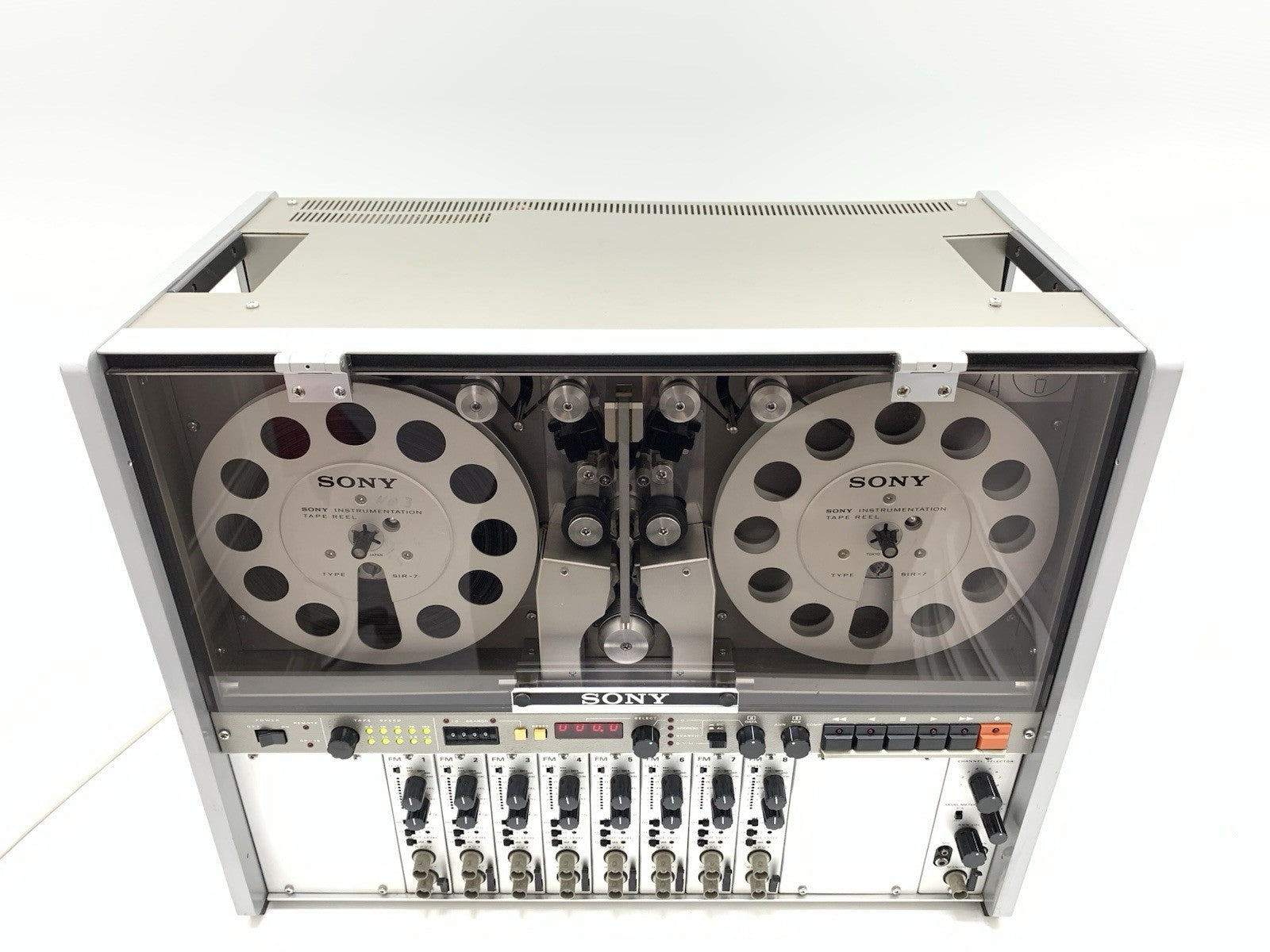

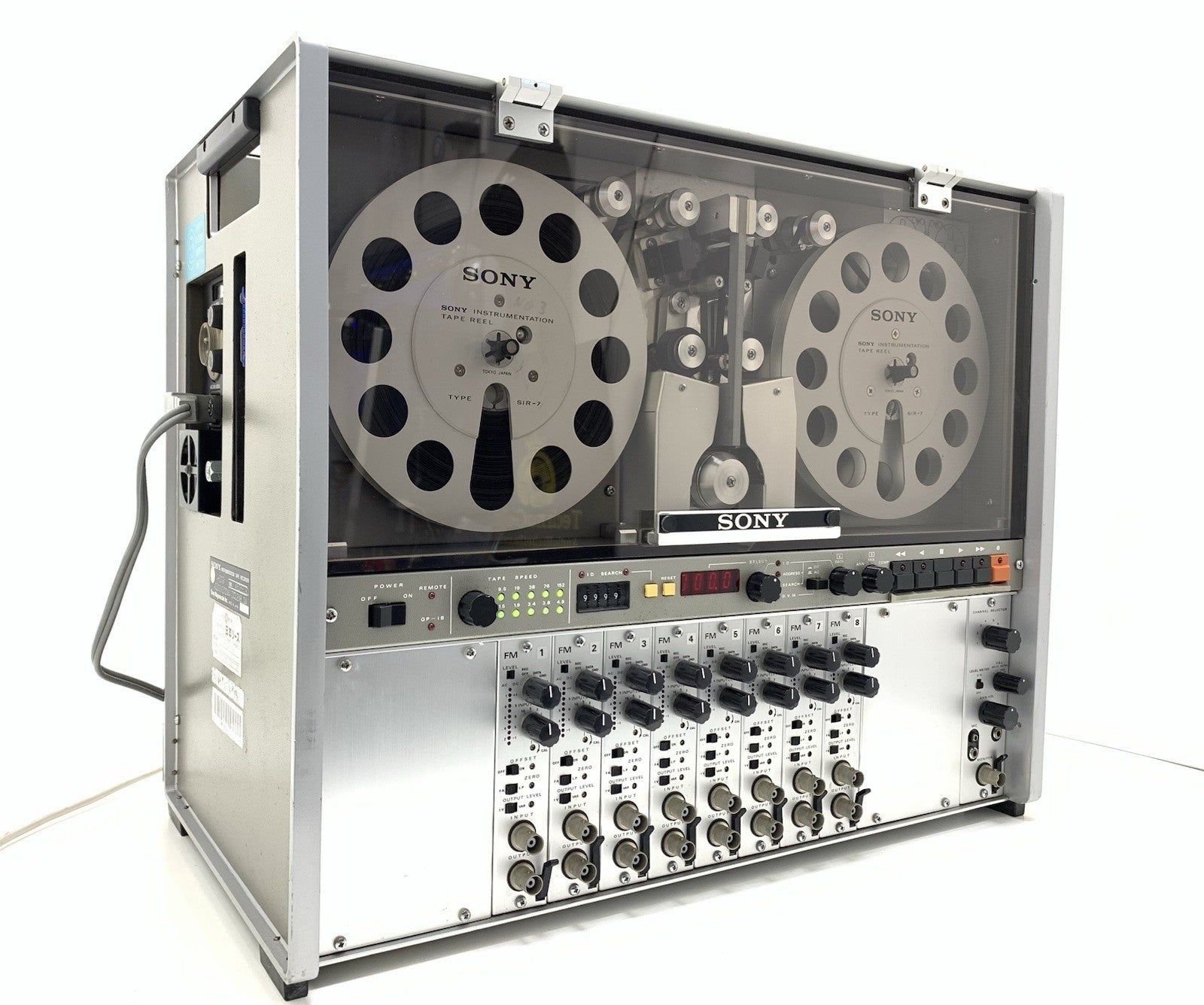

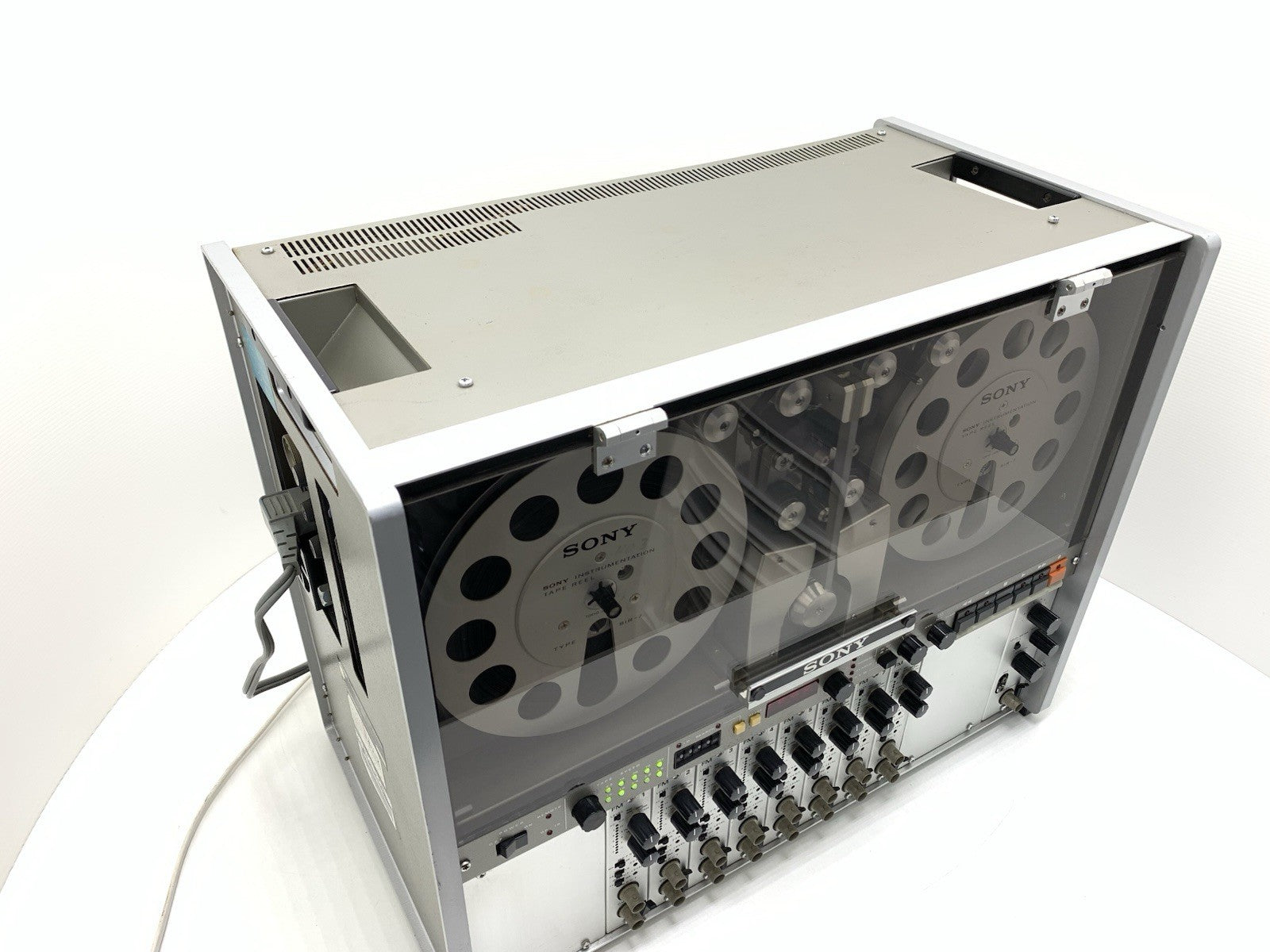

Cinta de instrumentación SONY A 109 FM, 8 pistas, 7", carrete a carrete, 6 cabezales, 10 velocidades, FUNCIONA

Cinta de instrumentación SONY A 109 FM, 8 pistas, 7", carrete a carrete, 6 cabezales, 10 velocidades, estilo vintage, buena apariencia.

Funciona PERFECTAMENTE en 100/120 voltios, pero para los usuarios europeos envío un transformador externo GRATIS para usar en 220/240 voltios. Buen aspecto.

Manual del usuario – Grabadora de cinta de instrumentación FM Sony Magnescale Inc. Modelo A-109

Muy raro y difícil de obtener, para uso instrumental y análisis científico.

🔹 Introducción

La Sony A-109 es una grabadora de cinta de carrete abierto de alta precisión diseñada para instrumentación, adquisición de datos y análisis científico. A diferencia de las grabadoras de audio convencionales, la A-109 está diseñada específicamente para grabar señales moduladas en FM en 8 canales independientes, con 10 velocidades de cinta seleccionables, desde ultralenta hasta alta velocidad (de 1,5 cm/s a 152 cm/s). Esta unidad se utilizó ampliamente en campos como pruebas aeroespaciales, investigación universitaria y diagnóstico industrial.

⸻

🔹 Especificaciones técnicas

• Modelo: Grabadora de instrumentación FM Sony A-109

• Formato de grabación: FM (modulación de frecuencia)

• Pistas: 8 canales FM independientes

• Cabezales: 6 cabezales (probablemente incluyan funciones de borrado, grabación, reproducción y auxiliares)

• Velocidades de cinta (10 en total):

1,5, 1,9, 2,4, 3,8, 4,8, 9,5, 19, 38, 76 y 152 cm/seg

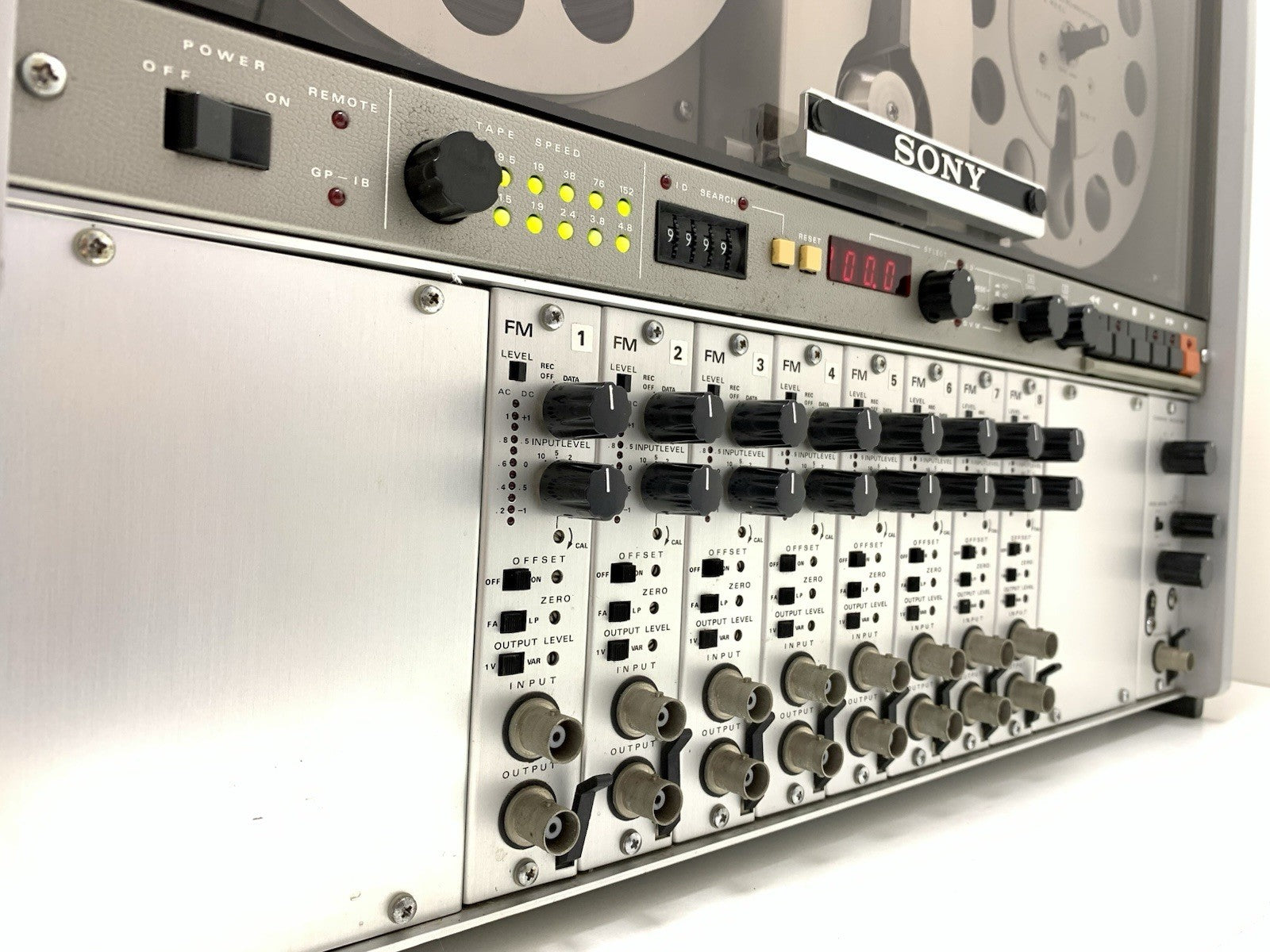

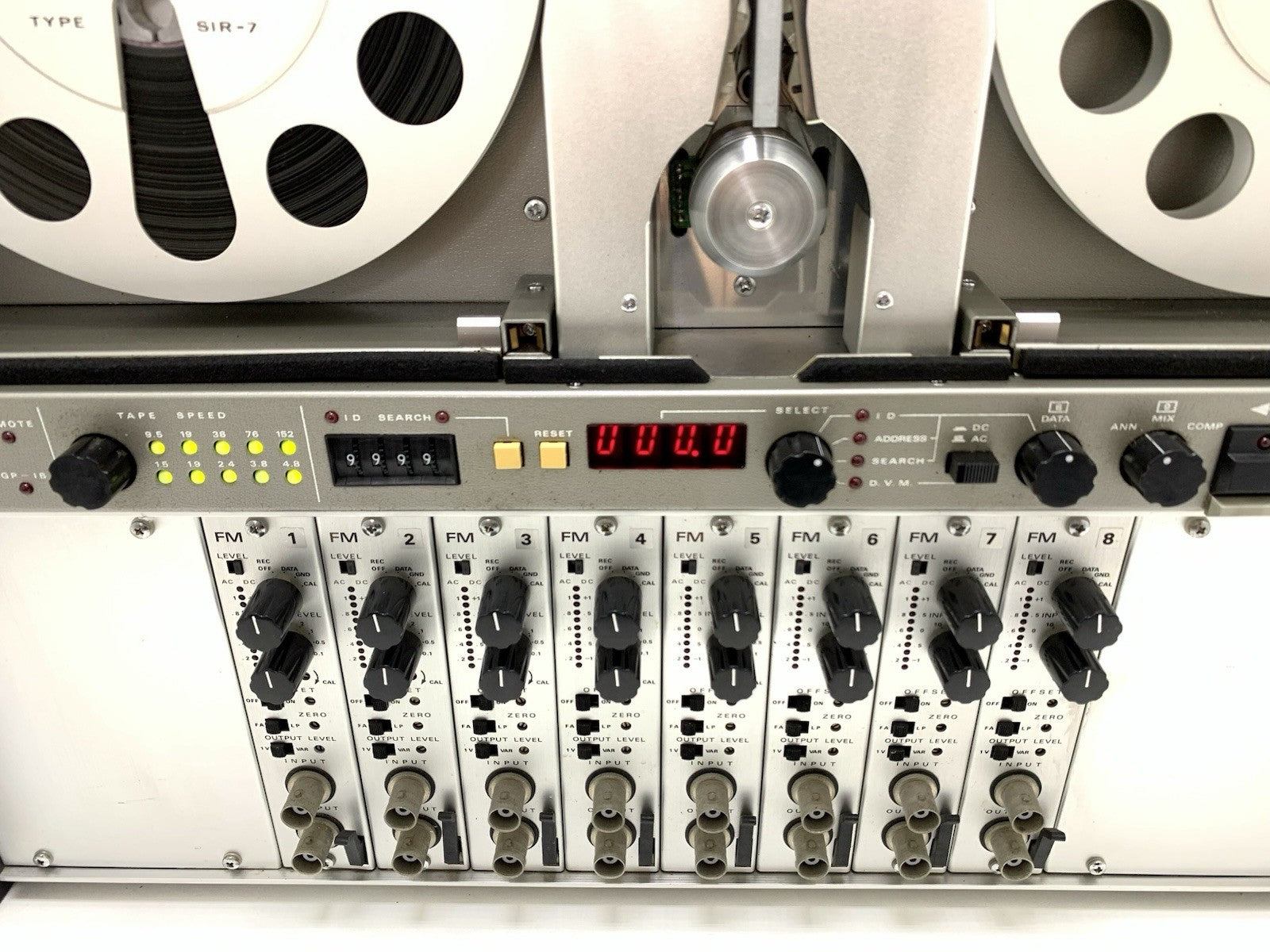

• Selector de velocidad: Indicadores de velocidad LED + perilla selectora giratoria

• Contador: Contador de cinta LED digital (control de precisión)

• Entradas de canal: Conectores BNC por canal (acoplamiento CA/CC seleccionable)

• Salidas de canal: Salidas BNC independientes, con nivel variable

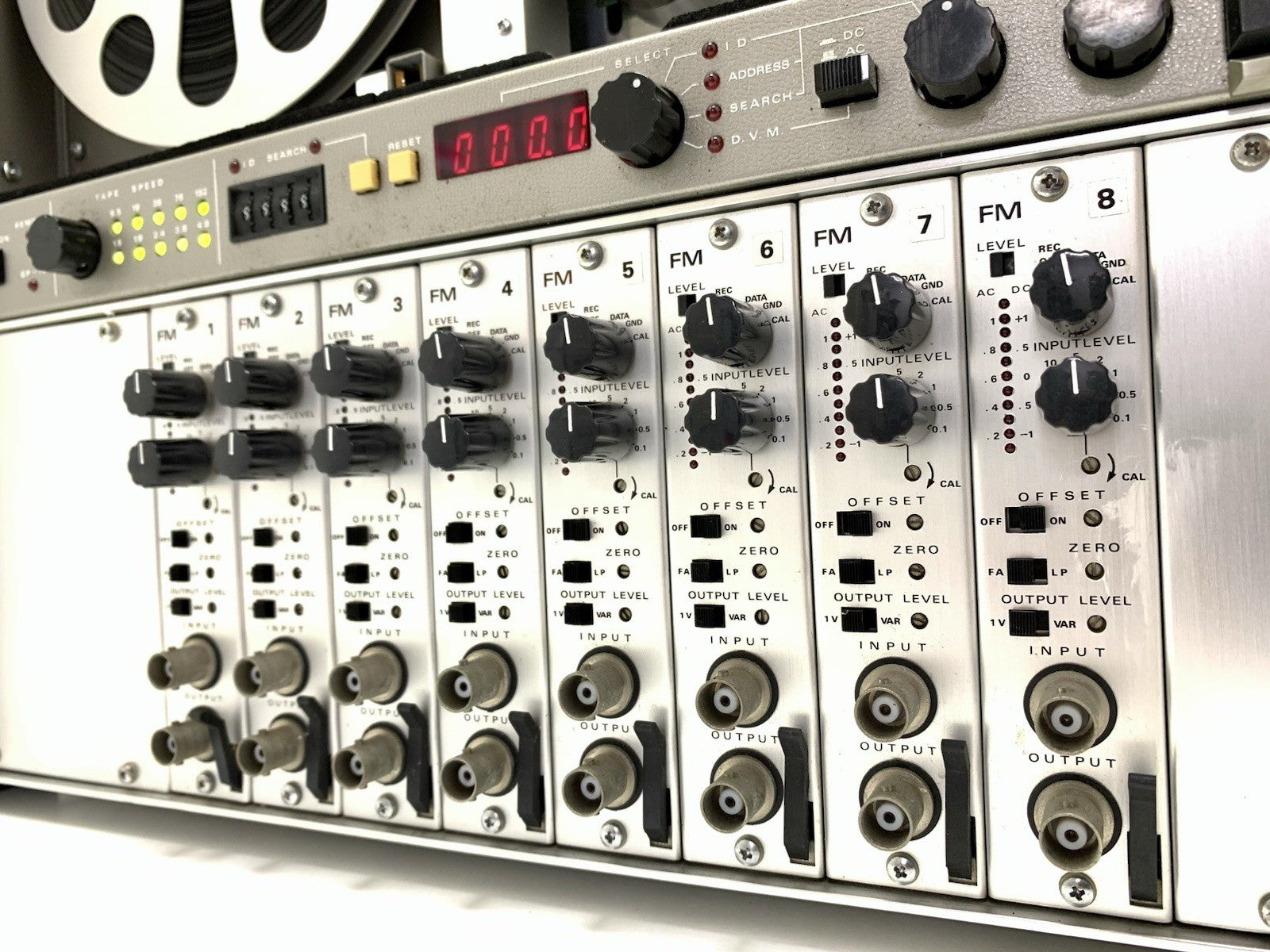

• Control de entrada por canal:

• Ajuste de nivel

• Modo REC/OFF/DATOS

• Calibración de desplazamiento y cero

• Control de ganancia de salida

• Controles de transporte:

• Jugar

• Registro

• Detener

• Rebobinar

• Avance rápido

• Armar (listo para grabar)

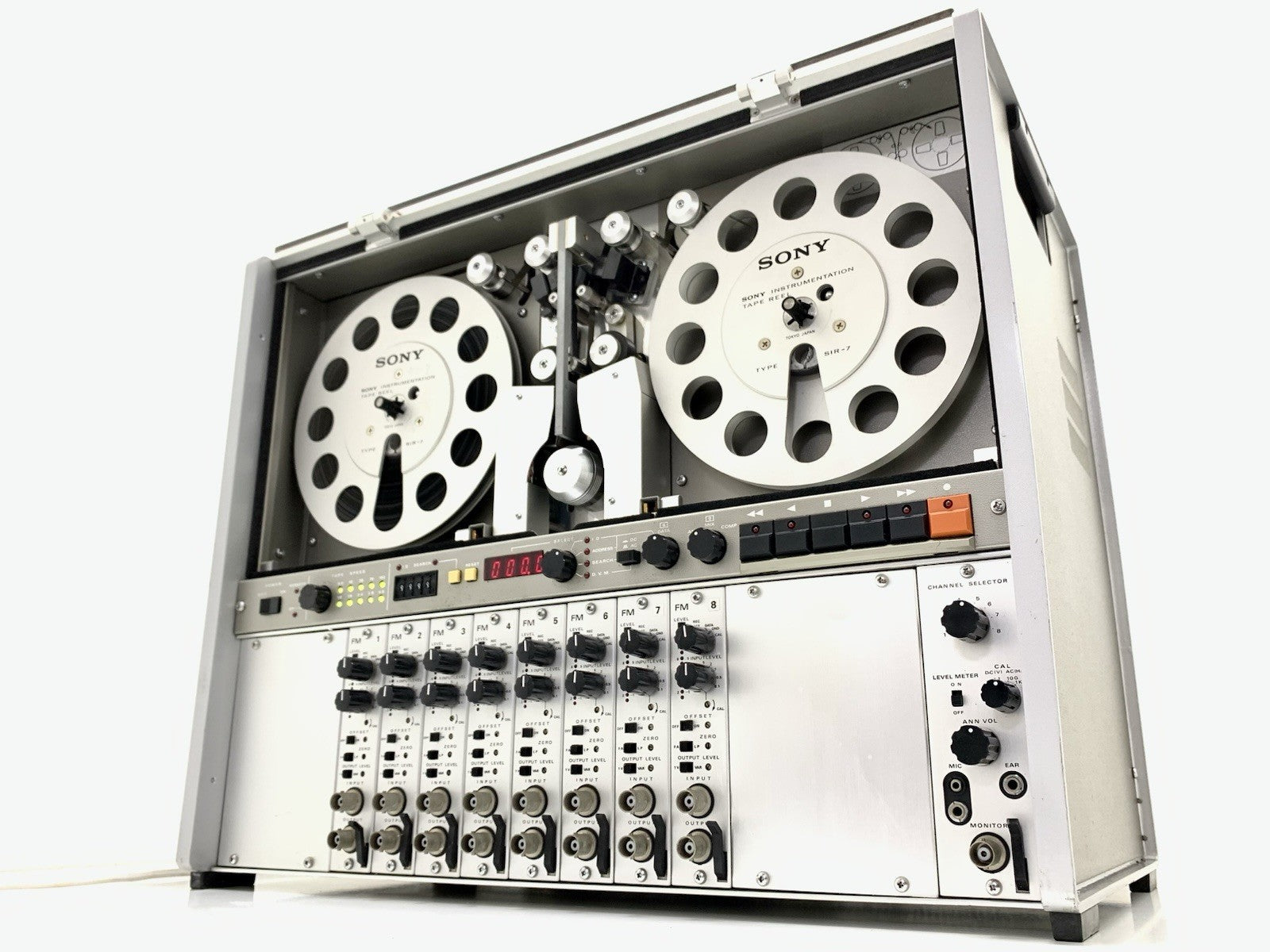

• Sección de Monitoreo:

• Perilla selectora de canal

• Selector de medidor de nivel

• Salida de auriculares (EAR / MONITOR)

• Salidas minijack y RCA para monitorización

⸻

🔹 Aplicaciones

El Sony A-109 formaba parte de la serie de instrumentación de Sony, desarrollada para profesionales técnicos e instituciones que requerían un registro de datos multicanal preciso y sincronizado. Sus aplicaciones típicas incluían:

• Pruebas de vuelo y telemetría de aeronaves

• Grabación de señales biomédicas

• Monitoreo sísmico o geológico

• Sincronización y reproducción multisensor

• Laboratorios de desarrollo de ingeniería e I+D

• Experimentación de audio con codificación FM

⸻

🔹 Características destacadas

• Diseñado para uso profesional en laboratorios y pruebas de campo.

• Calidad de construcción excepcional para mayor durabilidad y precisión.

• Compatible con carretes de cinta anchos (10,5”)

• Configurable para operación por control remoto

• Monitoreo en tiempo real y corrección de desplazamiento para cada canal

• Capacidad de funcionar a velocidades extremadamente lentas o rápidas según las necesidades de fidelidad de la señal.

⸻

📌 Notas

• Alimentación: Asegúrese de la compatibilidad con su estándar de voltaje (consulte la etiqueta de la unidad)

• Mantenimiento: Los cabezales deben limpiarse periódicamente para una reproducción precisa de la señal FM.

• Tipo de cinta: utilice cinta magnética de calidad de instrumentación para obtener resultados óptimos

• Calibración manual: necesaria antes del uso de precisión; consulte la documentación de servicio si está disponible
