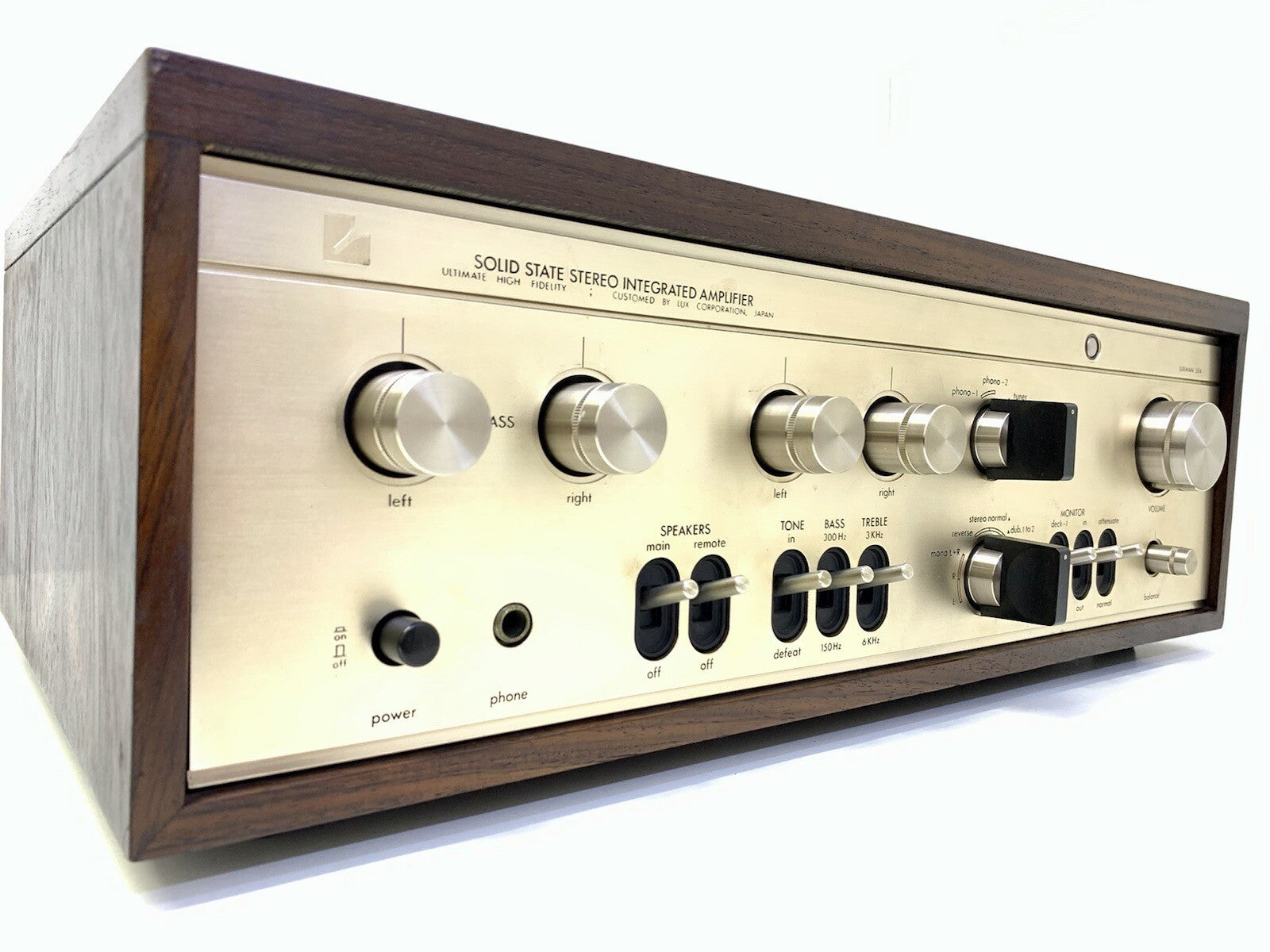

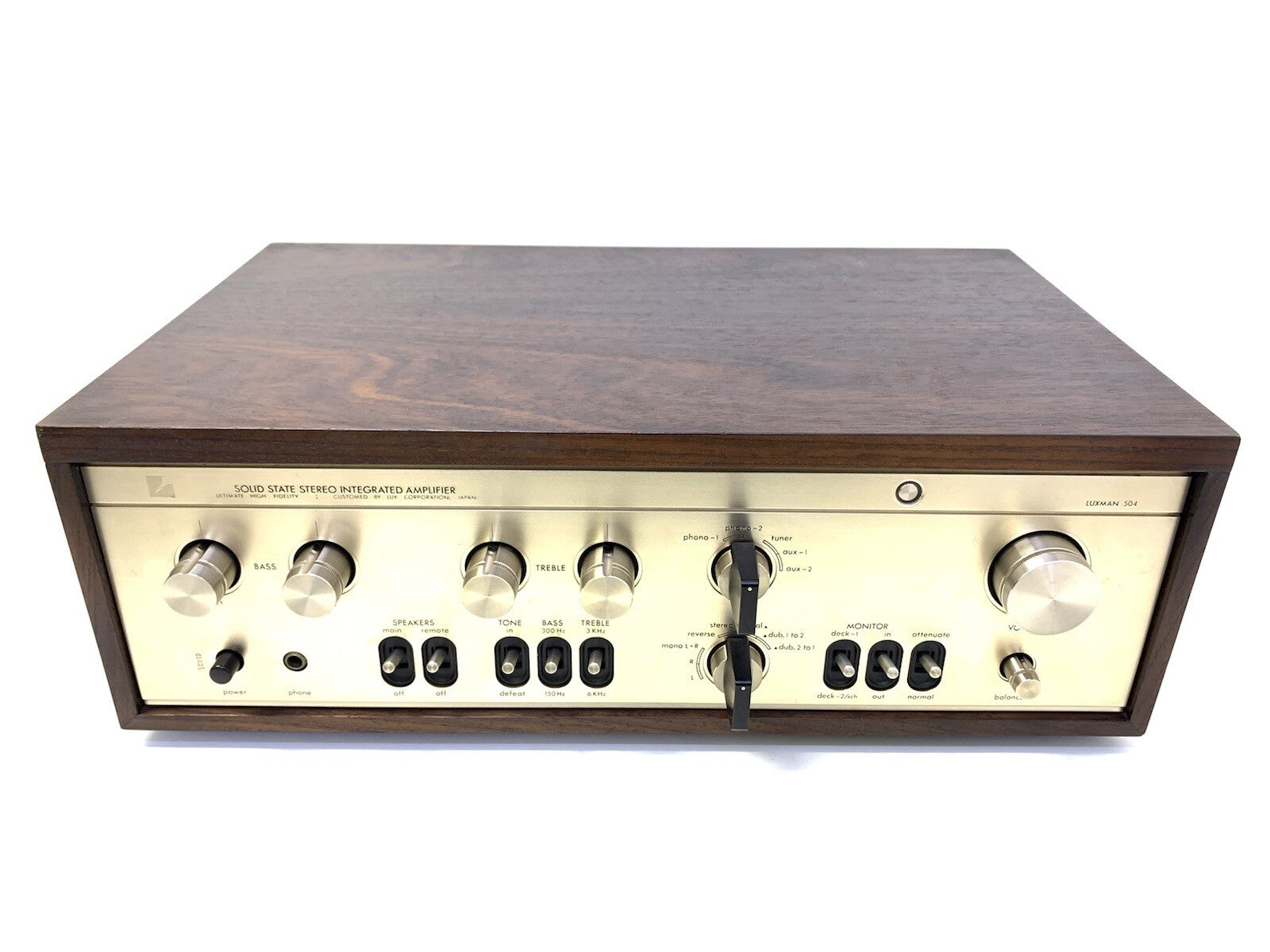

Amplificador Estéreo Integrado Luxman L-504 70 Vatios RMS Vintage 1973 Funciona Bien Apariencia

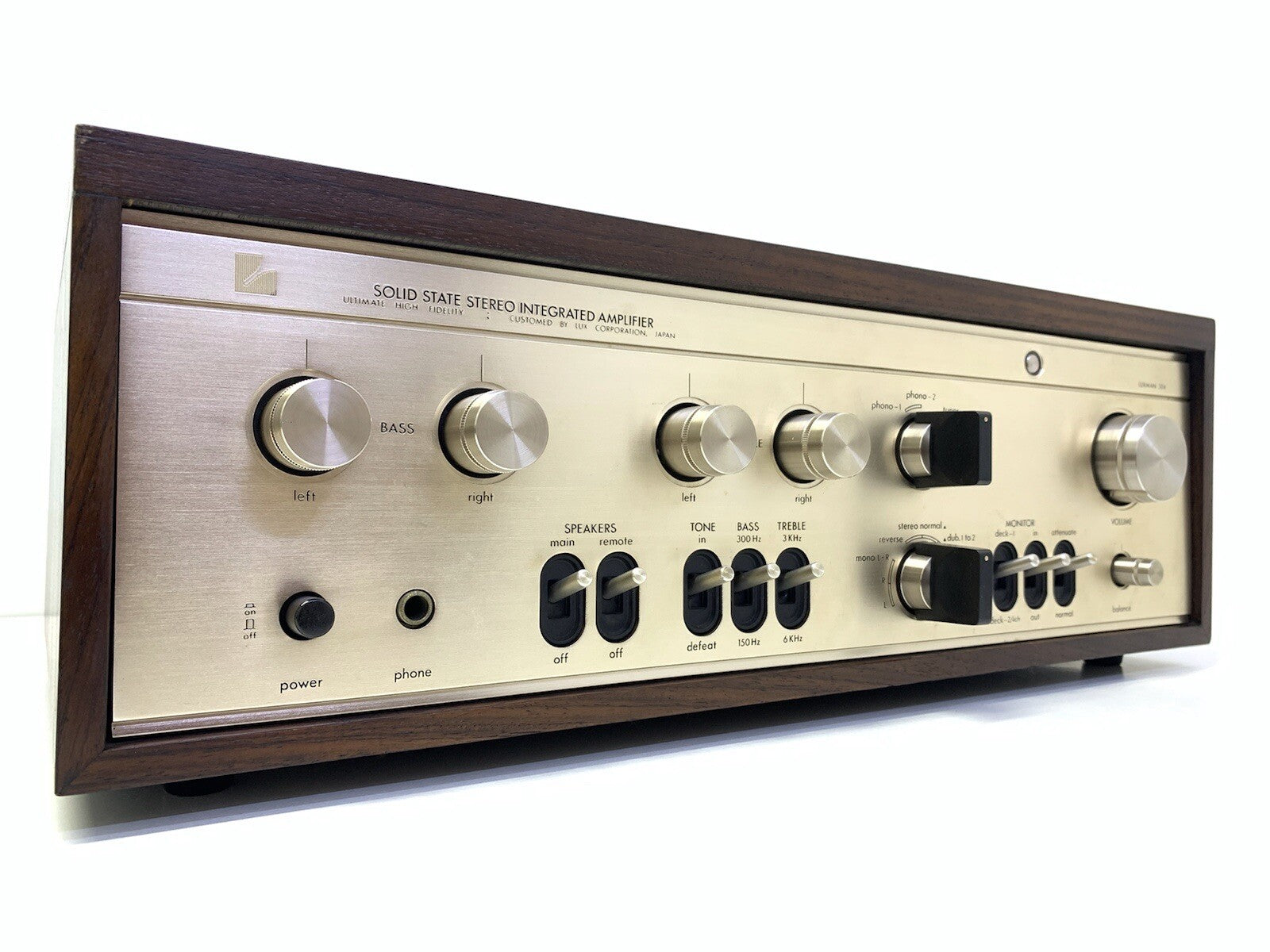

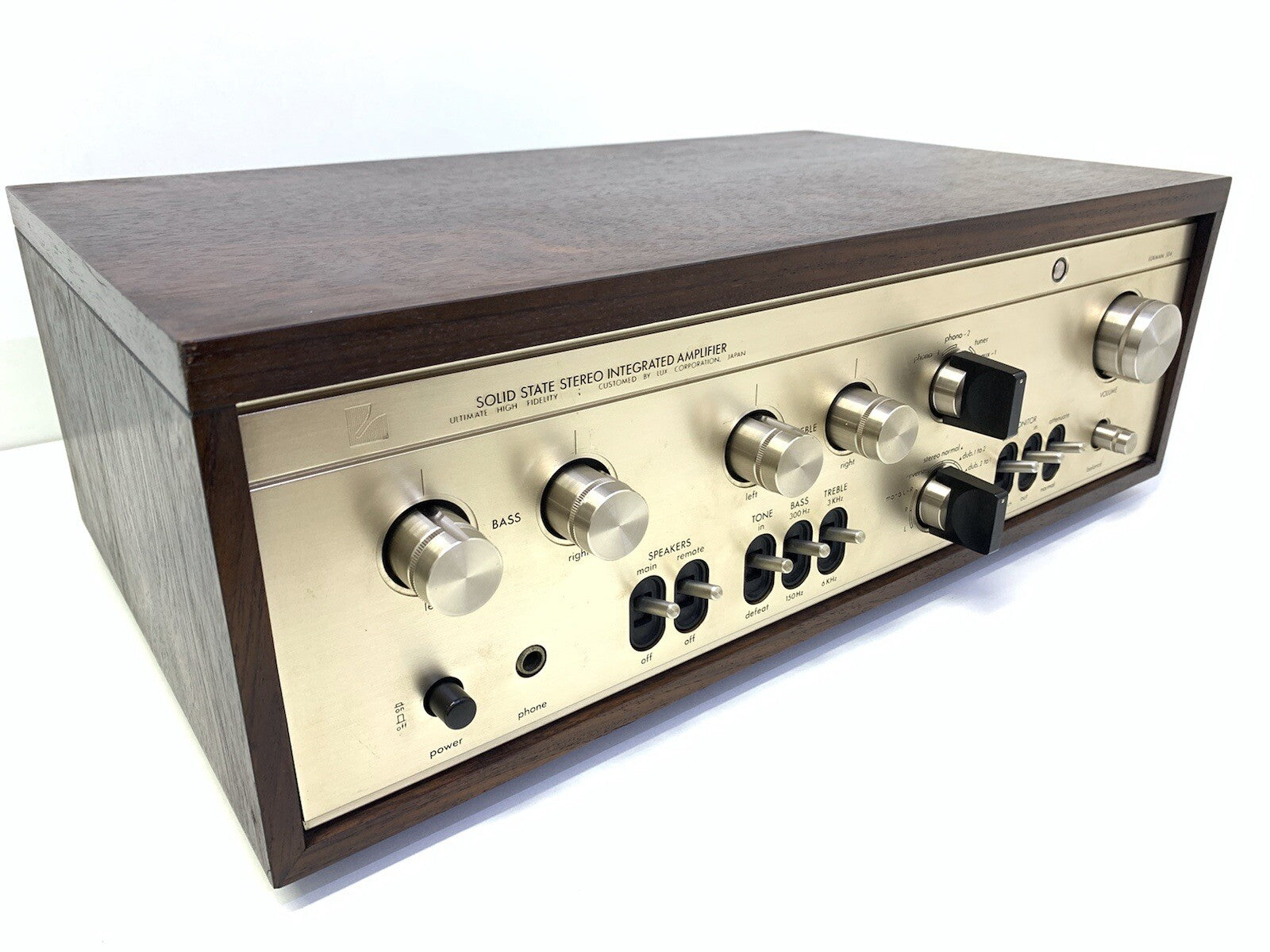

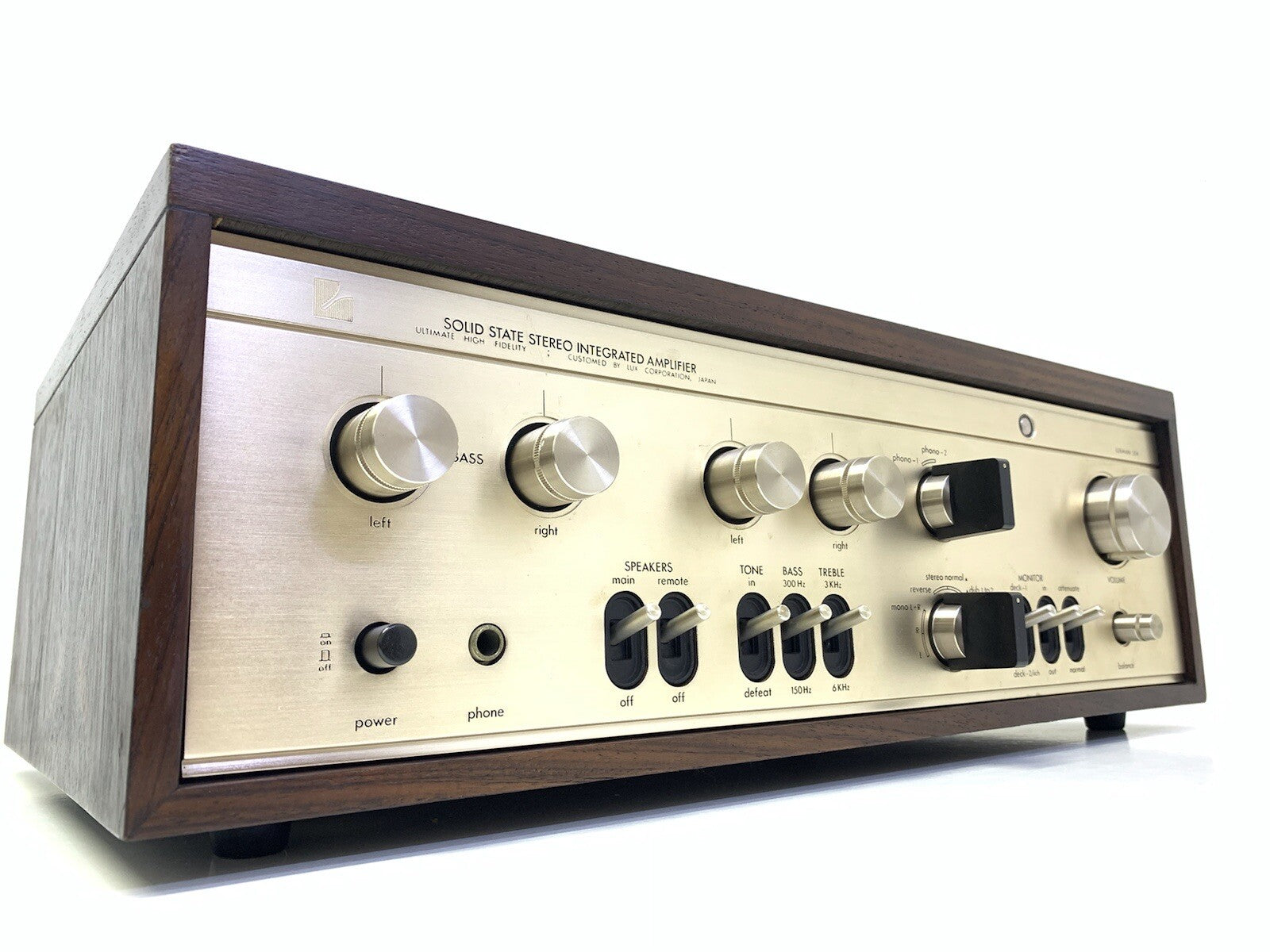

Amplificador estéreo integrado Luxman L-504 2 x 35 vatios RMS Vintage 1973 Funciona bien Apariencia

Importado de Japón al original

Funcionando perfectamente - En 100, 120 voltios o 220 y 240 voltios (externo con TRANZED GRATIS)

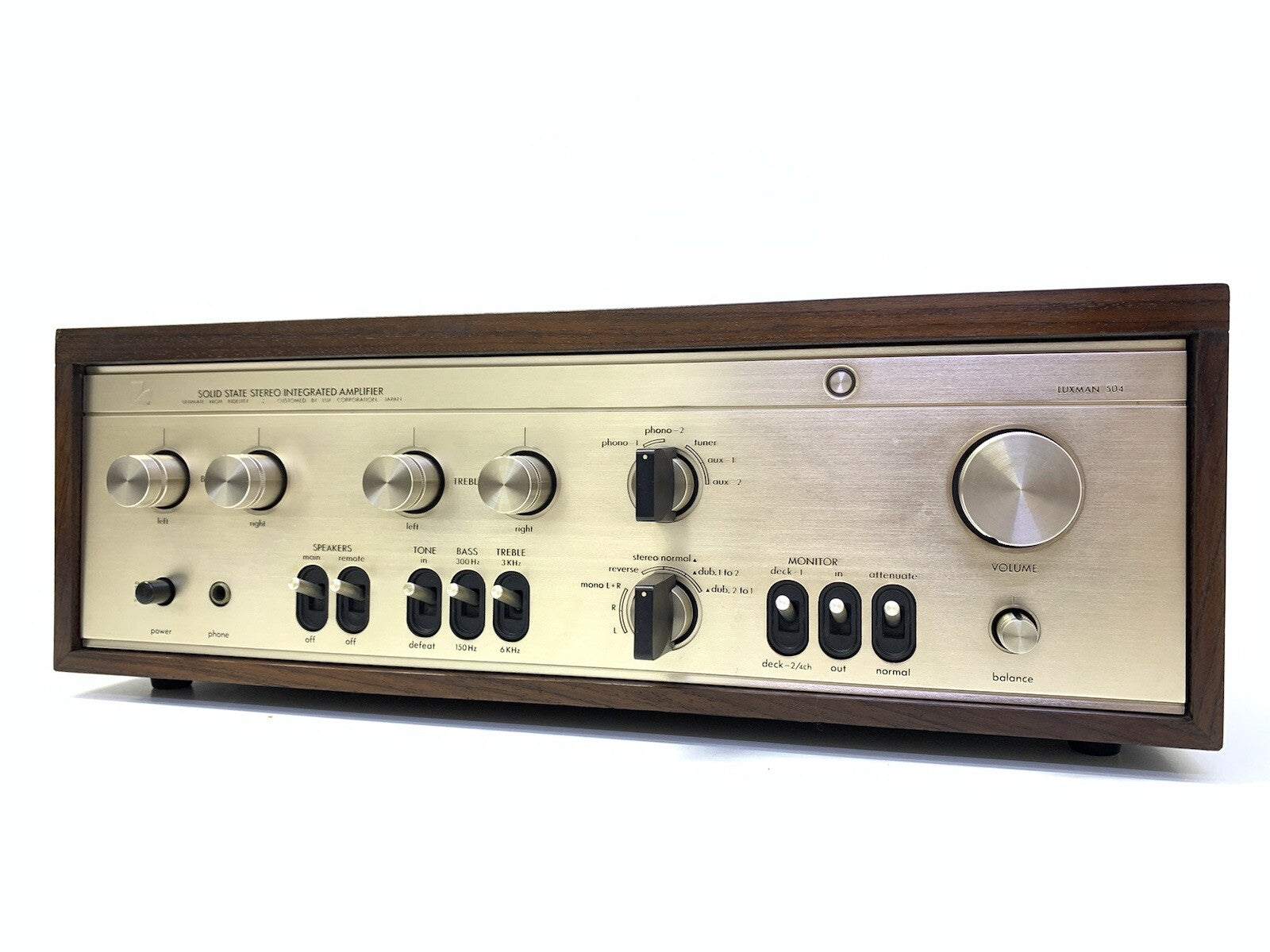

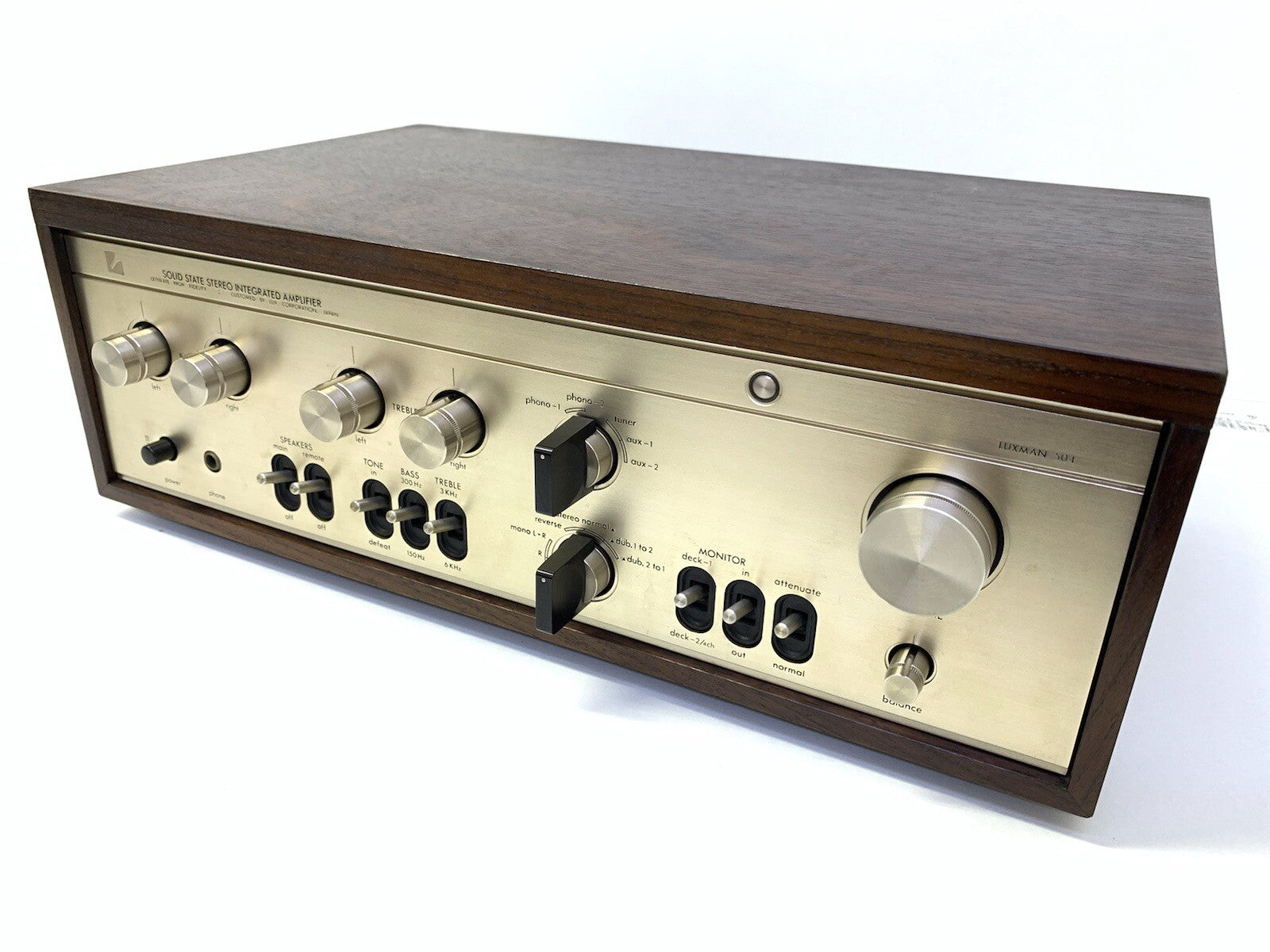

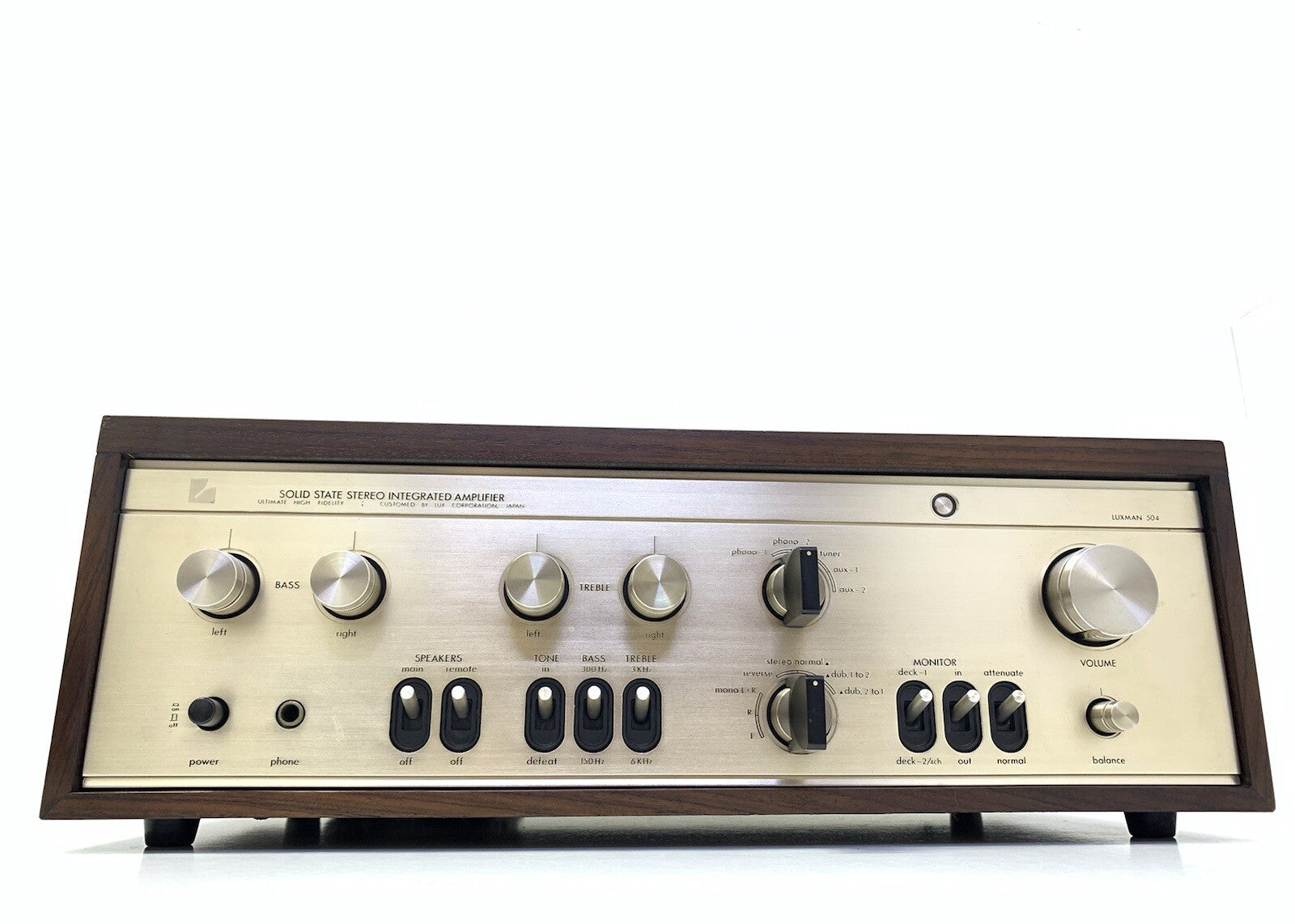

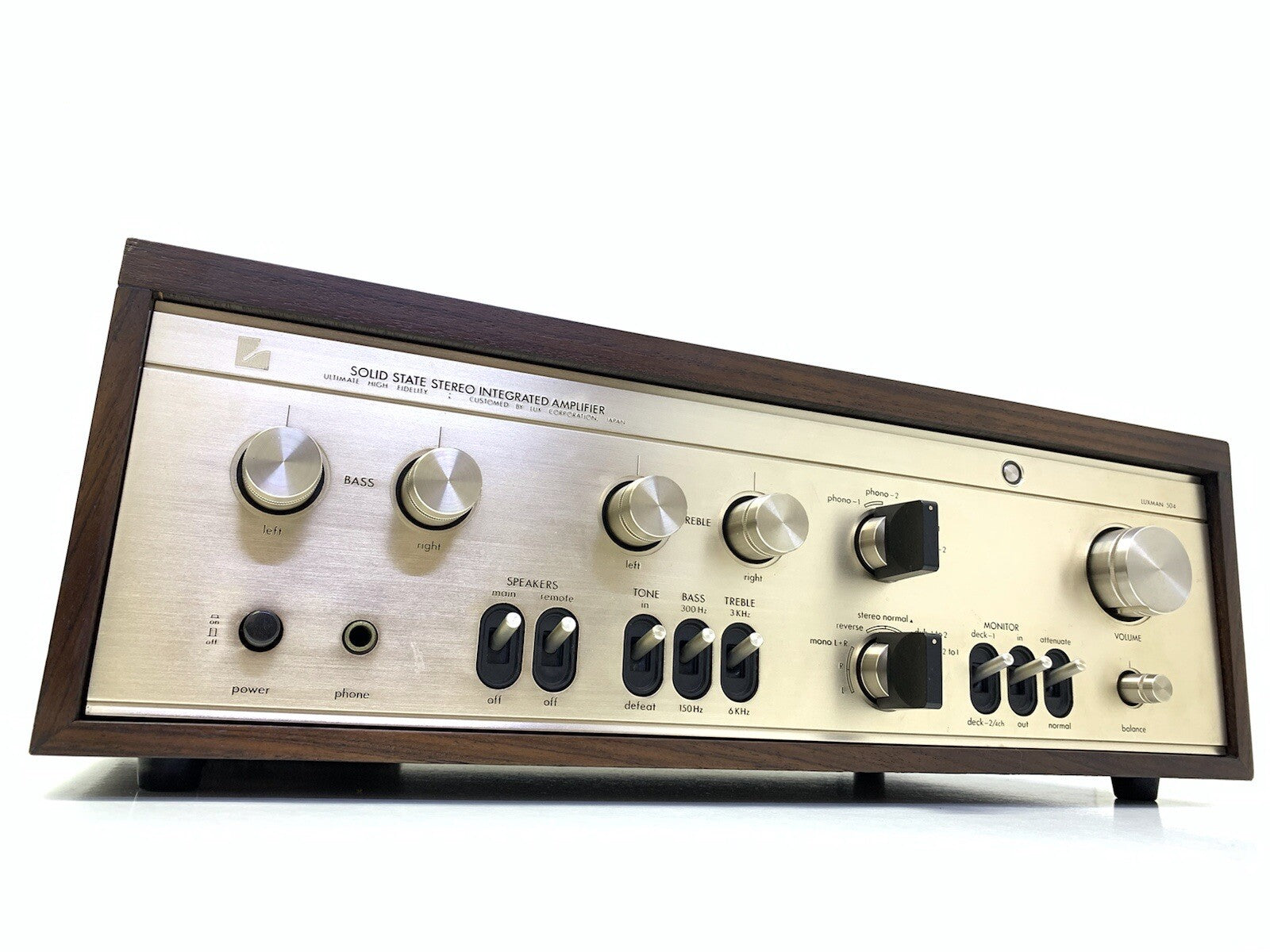

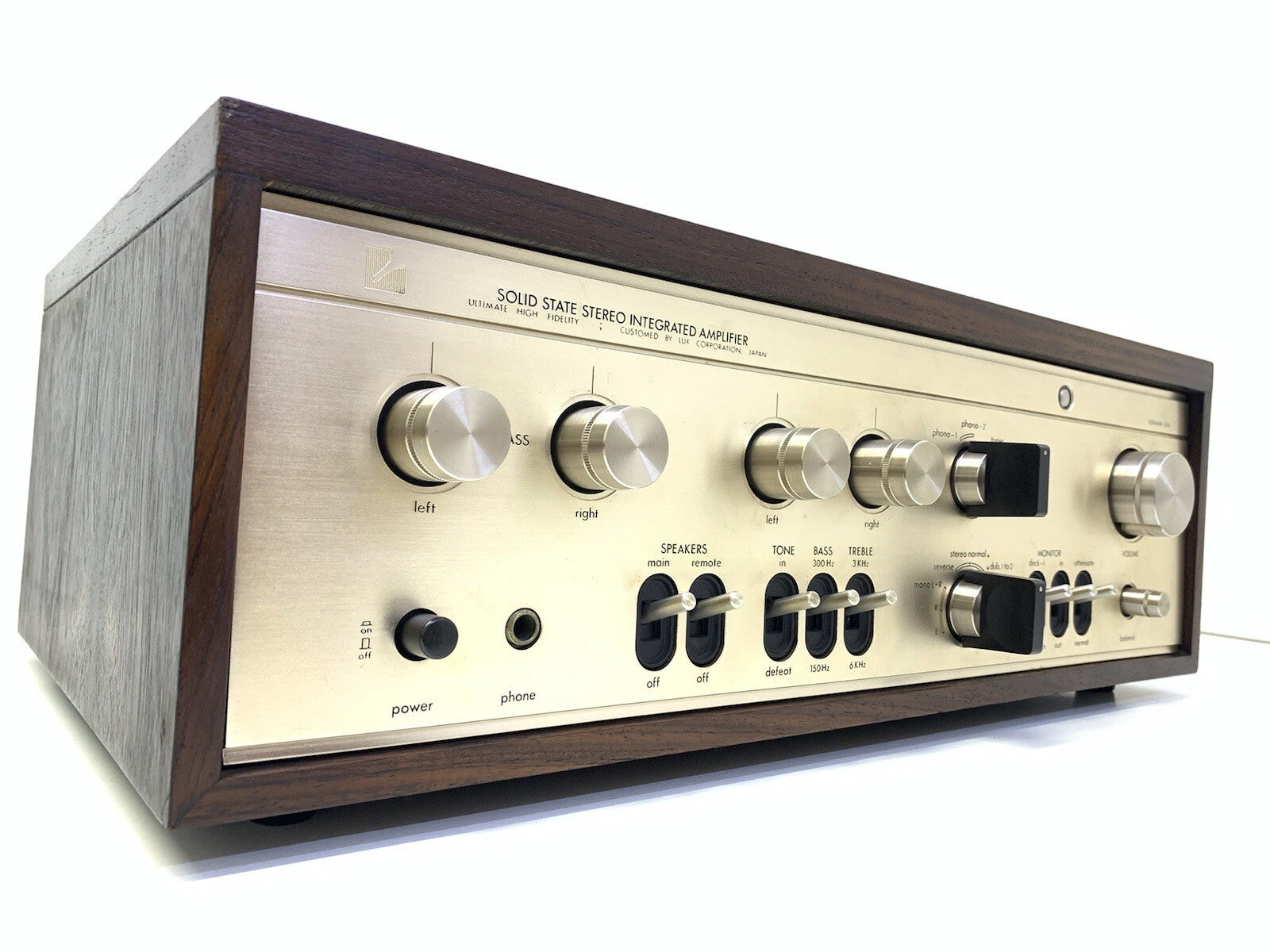

Luxman L-504

78,000en (lanzamiento en octubre de 1973)

Descripción

�@

El amplificador integrado anunciado como la máquina sucesora del tipo SQ-505.

La parte Main-Amplier está designada para el propósito de rehacer la distorsión de cruce que es difícil de eliminar con un amplificador push-pull clase b, y la distorsión de muesca especialmente en una región alta tanto como sea posible.

El transistor tipo PNP y tipo NPN que fueron excelentes en la propiedad de región alta fueron designados como etapa de conductor clase B, y el transistor de potencia para pura complementariedad. Se adopta la propiedad de región alta como etapa de potencia.

Al adoptar el circuito de amplificación diferencial por conducción de corriente constante, y conducir desde un tiempo no medio con una corriente fija hasta la salida máxima, la etapa precontroladora mantiene la operación en clase B en el estado de que la distorsión fue al mínimo relativo. El transistor de esta etapa tiene alta frecuencia de corte en región alta (FT), especialmente, se adoptaron pocos elementos de capacitancia de salida del colector (Cob), y la distorsión en la región alta también ha adquirido un valor casi igual a 1kHz a plena potencia.

Todos los transistores actualmente usados para la parte del amplificador principal son del tipo Can, y tienen resistencia a la humedad asegurada, resistencia y alta fiabilidad.

Se utiliza el esquema suave Lux tipo Nf de propiedad de transición para un circuito de control de tono. Se incluyen "Ajuste de nivel alto" con parada de clic, "Conmutación de frecuencia de punto de curvatura alta" de cada dos puntos, y "Punto de conmutación de anulación de tono" independiente.

El circuito ecualizador ha obtenido la linealidad y alta relación señal-ruido que son 3 pasos de �� Circuito de conexión cableada que es una composición de corriente, y fue excelente en el transistor de tipo superbajo ruido NPN-PNP-NPN con un factor de uso de voltaje ventajoso. La distorsión ha adquirido una numeración sobresaliente, cuando un factor de amplificación de corriente (HFE) adopta un transistor con una linealidad suficientemente alta.

LA ESTABILIDAD DE CORRIENTE CONTINUA SE AUMENTA APLICA COMPLETAMENTE UNA REALIMENTACIÓN DE CORRIENTE CONTINUA A ESTE CIRCUITO. ADEMÁS, LA DEFLEXIÓN CON UNA CURVA RIAA SE DEDICA A MENOS DE �} 0.5DB al hacer pequeño el error permisible de una pieza usada y suprimir la variación tanto como sea posible.

Se utiliza un condensador de tipo Mylar con poca corriente de fuga para el circuito de entrada y salida, y un tipo tántalo, seleccionados cuidadosamente. Esto mantiene el ruido chocante desagradable al cambiar el punto de conmutación al mínimo relativo.

Se utilizan DOS condensadores electrolíticos de 6800 MICRO F para el circuito de filtro de la fuente de alimentación. La fuente de alimentación estable se logra en combinación con el buen transformador de potencia de regulación.

Se preparan el interruptor de encendido y el circuito de silencio que separa el circuito del altavoz en el momento de apagado como medida contra ruidos chocantes durante la activación y el apagado de la energía, y también se logra la función de protección del altavoz.

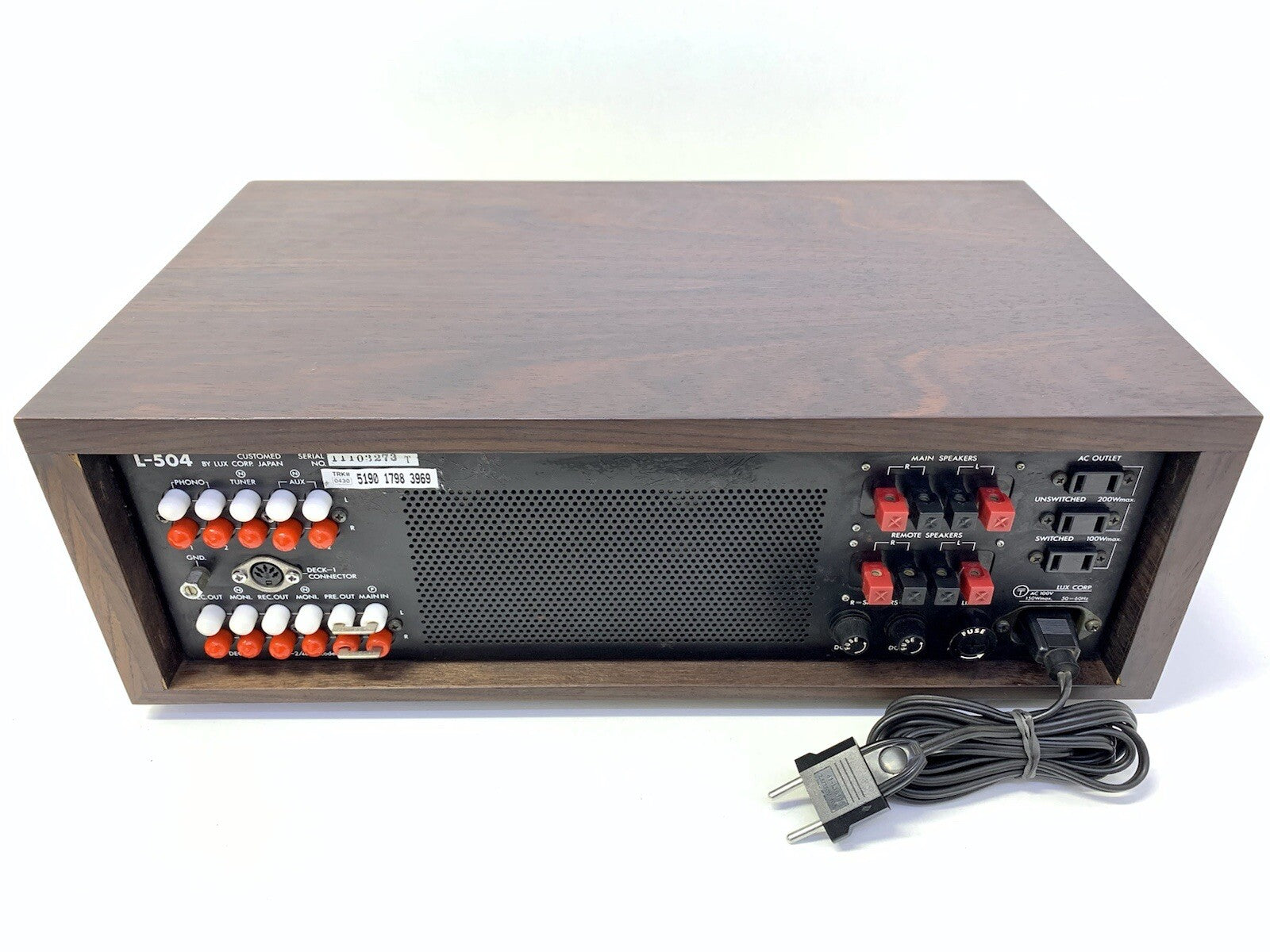

Se incluyen dos salidas de altavoz, una principal y una remota, que pueden usarse por separado o simultáneamente.

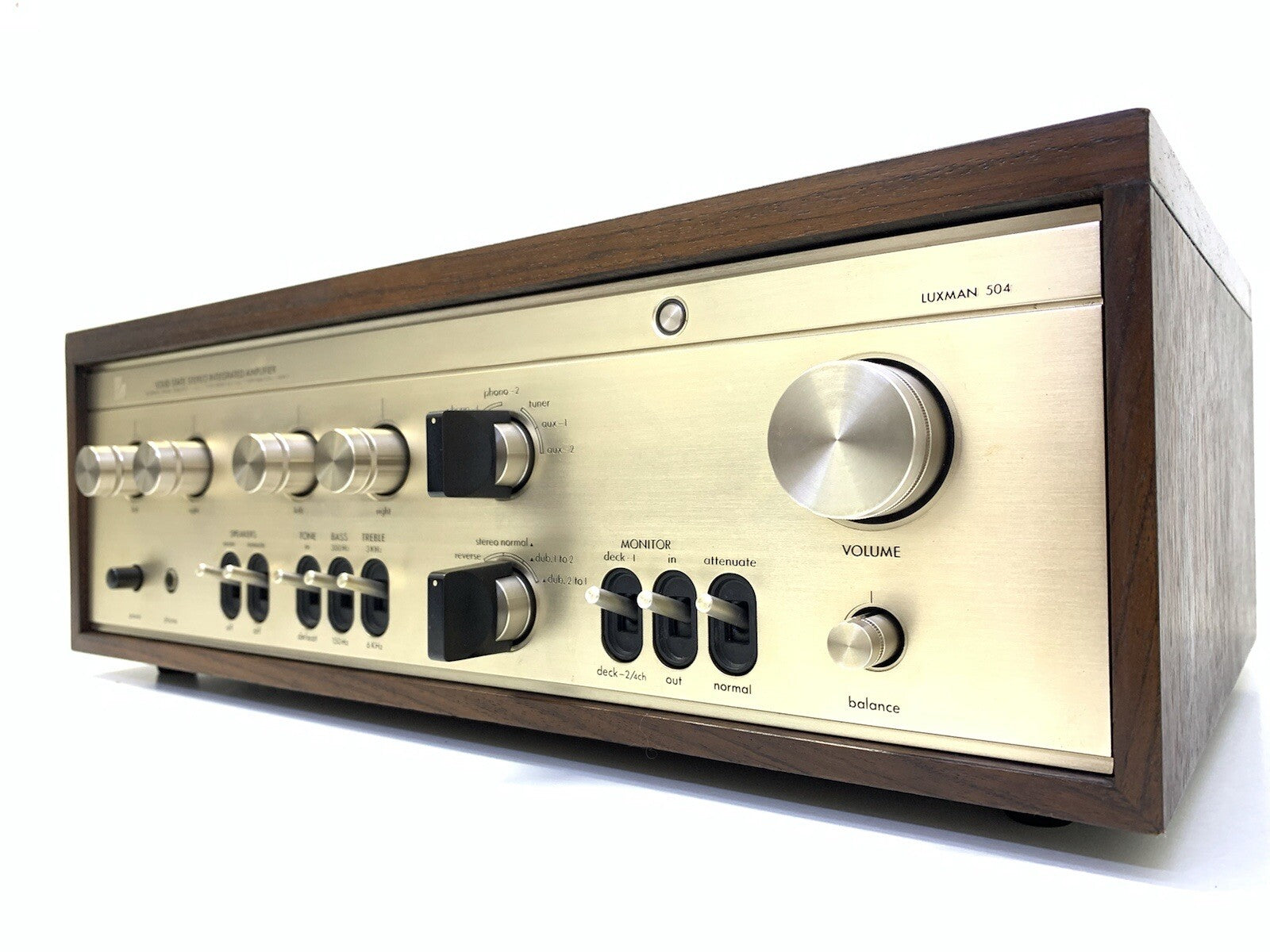

El punto de conmutación del atenuador está activado y se puede lograr un volumen de sonido de -18DB con un solo botón.

Formas de amplificador integrado

SALIDA EFECTIVA DE SUCESIÓN 35W+35W (8 OHMS, Operación Simultánea de Ambos Canales)

40W/40W (OHMS [8], OPERACIÓN DE CANAL DE UN LADO)

THD 0.03% O MENOS (8OHM, 35W)

DISTORSIÓN POR MODULACIÓN CRUZADA 0.04% O MENOS (8OHM, 35W, 70Hz: 7KHz = 4: 1)

Ancho de Banda de Salida 5Hz - -50khz Tres DB (0.1%)

Característica de Frecuencia 10Hz - -60khz Un DB

Sensibilidad de Entrada 480mv (8ohm, 35W)

Impedancia 50kohm

Ruido Remanente 0.5mv o Menos

Factor de Amortiguamiento 35 (en el momento de una Intensidad de Carga de 8 Ohmios)

Atenuador de Accesorio (-18db)

Main Speaker Switchpoint

Punto de Interruptor de Altavoz Remoto

Conector para Auriculares

Voltaje de Salida Estándarpre Out: 480mv

Salida Rec: 120mv

VOLTAJE MÁXIMO DE SALIDAPREP OUT: 4.5V

Impedancia de Carga de Salidapre Out: Aproximadamente 100ohms

Salida Rec: Aproximadamente 100Ohms

Característica de Frecuencia: 10Hz-50khz-1DB

THD1: 0.04% o menos (1khz, 1v) de Aux

Sensibilidad de entrada phono1, 2: 2.7 MV

Sintonizador, aid, 2: 120mv

Impedancia de entrada phono1, 2: 65kohm

Sintonizador, aid, 2: 50kohm

Relación Sn phono1, 2: 65db o más

TUER, AUX1, 2: 76DB O MÁS

Entrada permisible (1khz) phono: 300mv (RMS) (RMS)

850mv (pp)

Ruido residual de aproximadamente 25 microvoltios o menos

Control de tono con una curva [Lux Scheme Nf Type] conmutación de punto

The Point Curving [Low-Pass]: 150Hz, 300Hz

La curva de punto [High Region]: 3khz, 6khz

Monitor de punto de interruptor de cintas de adjunto (dos líneas)

Interruptor de modo de doblaje de cintas

Cintas de conector (especificación din)

El semiconductor utilizado

Transistor: 1345: 10 2Scs

640: 4 2Scs

2SA620K: una pieza

2SC1103A: CUATRO PIEZAS

660: 4 2s

959: 2 2Scs

2SUBSET-DEPENCY188A: DOS PIES

2SB545A: Dos Piezas

853: 1 2Scs

735: 3 2Scs

562: 1 2s

496: 1 2Scs

DIODO: 1S1555V: Dos Piezas

1N4003: 4 Piezas

1S188: 4 Piezas

Cinco B3: 1 pieza

Diodo Zener: 120: 2 wz (s)

Varistor: SV-03: 2 Piezas

SV-02: 2 Piezas

Consumo de Energía 150W (en el momento de una carga simultánea de 8 OHM y la salida máxima)

Dimensiones ancho 450 x alto 160 x profundidad 268mm

Peso 10kg
