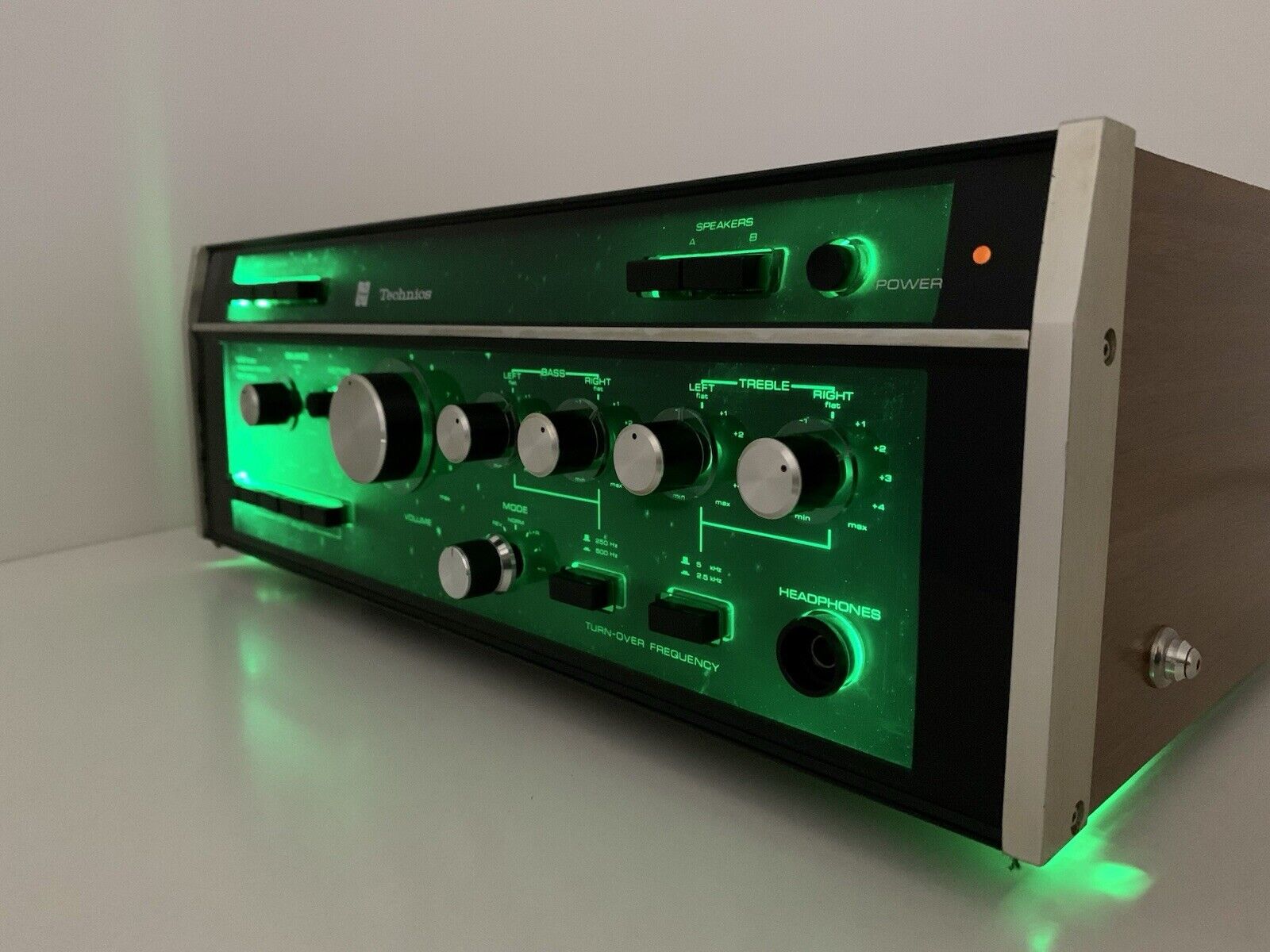

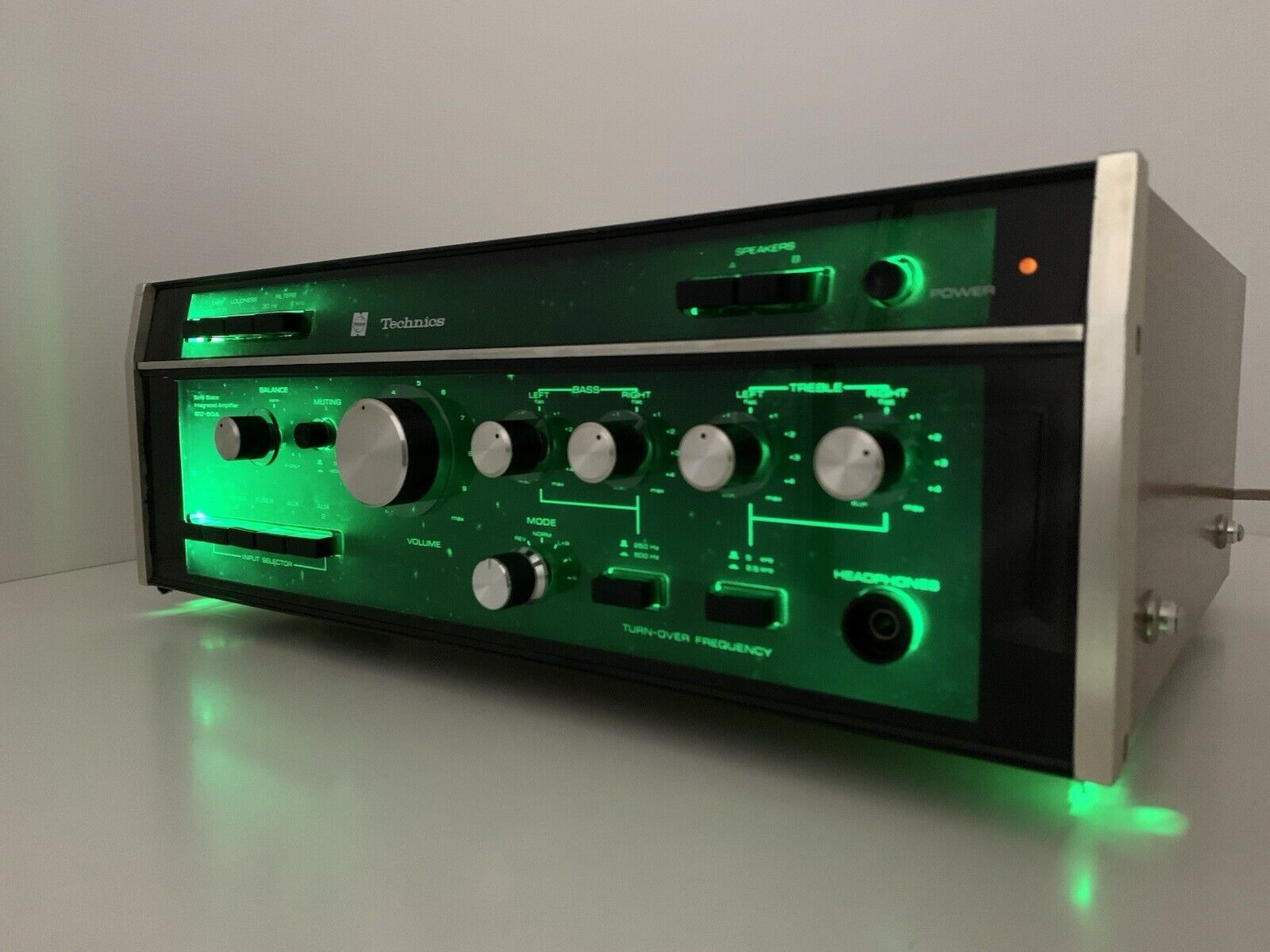

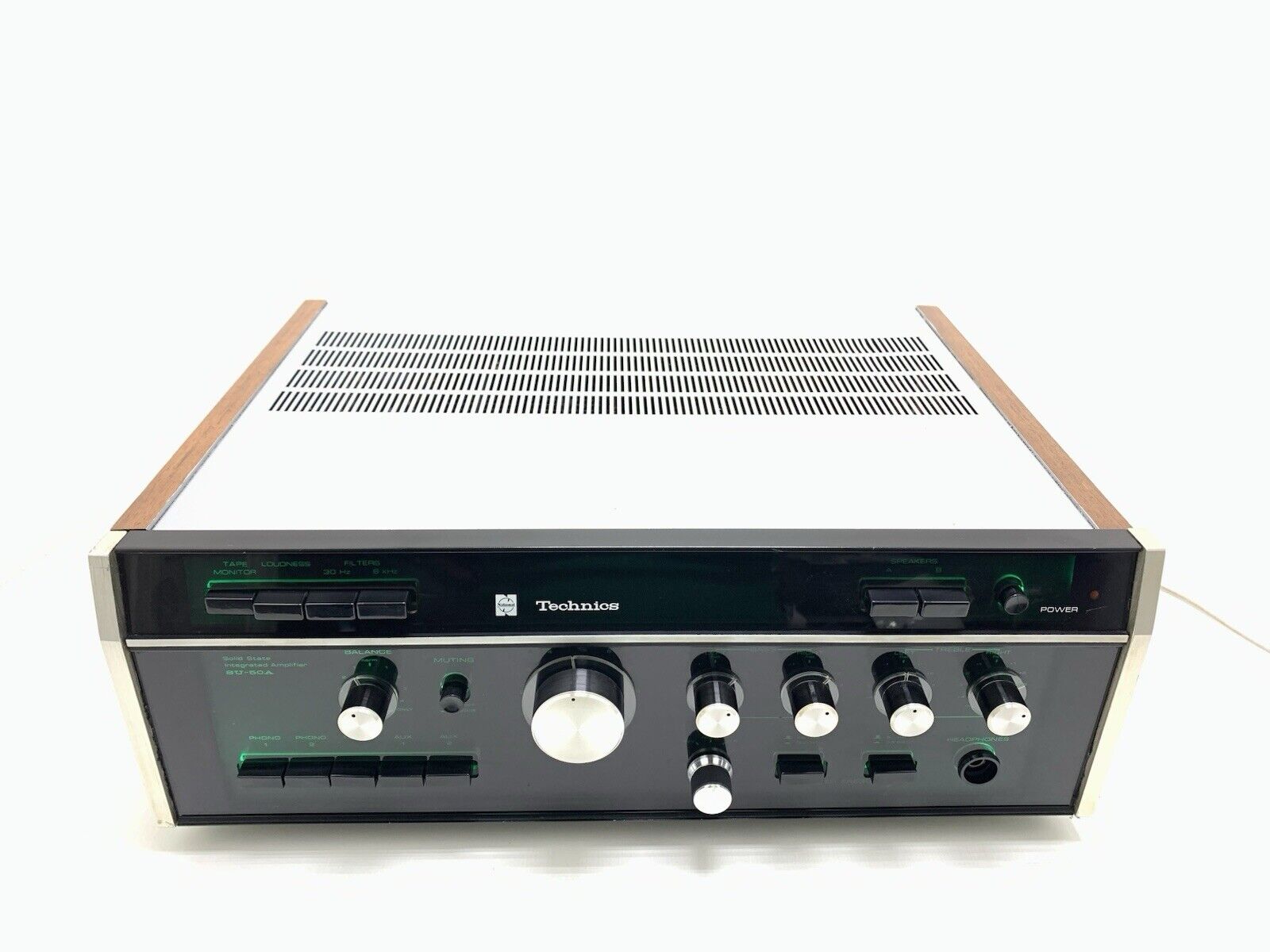

El amplificador Technics SU-50A es un modelo vintage fabricado a finales de los años 60. Es uno de los primeros amplificadores de estado sólido, con una calidad de sonido comparable a la de un amplificador de válvulas. Es muy raro y difícil de encontrar en perfecto estado estético y funcional: una auténtica obra de arte de la época dorada de Technics.

Técnicas EAA-2010/SU-2010/SU-50A/Técnicas 50A

¥ 95.000 (lanzado en junio de 1969)

¥ 95.000 (alrededor de 1970)

Funcionando perfecto, todo renovado.

Trabaja con 100/120/220/240 voltios CA

Amplificador vintage MUY RARO

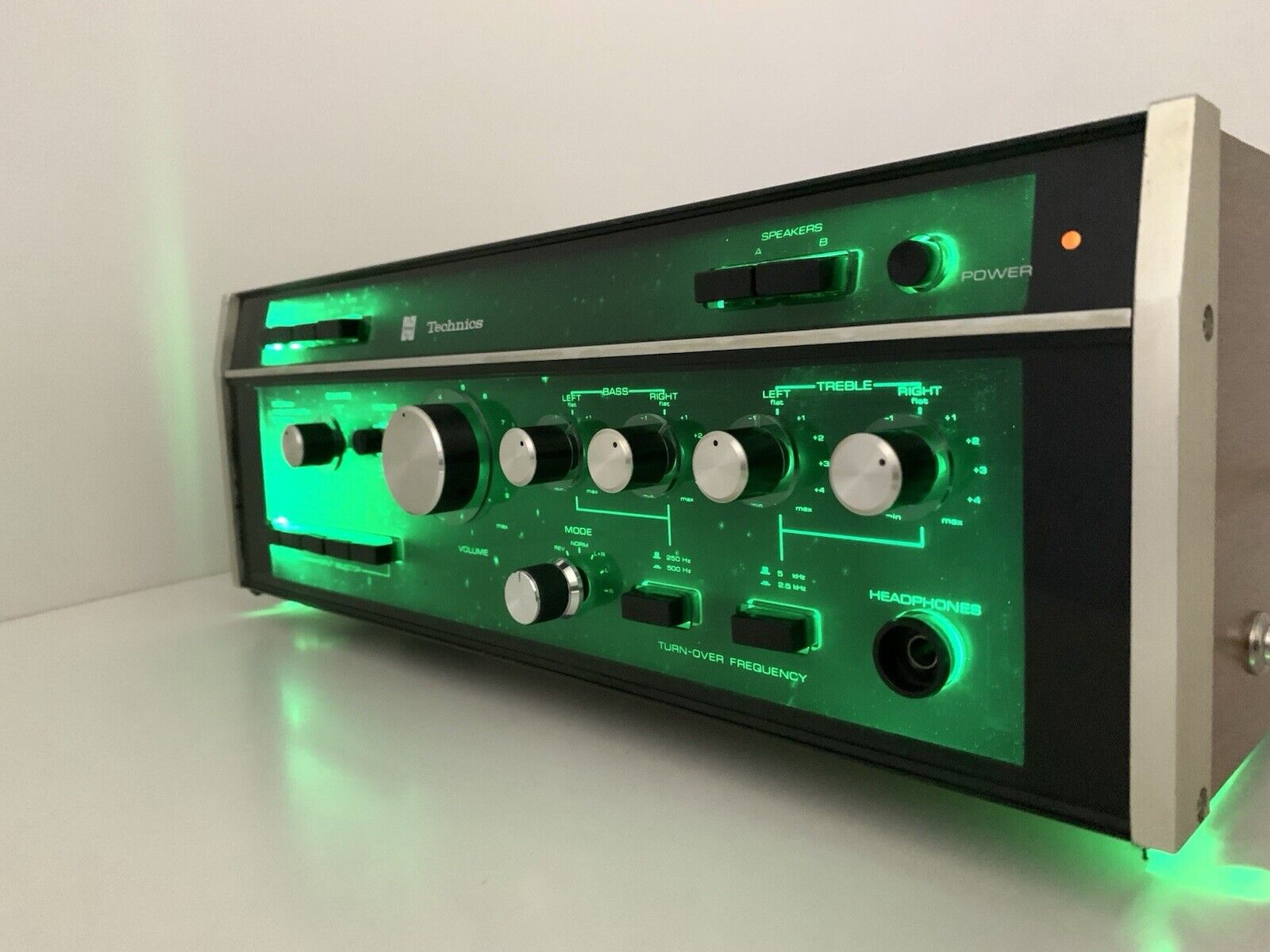

¡Con nuevas luces LED VERDES como MCINTOSH!

Este preamplificador principal de estado sólido fue creado integrando las tecnologías de desarrollo de los amplificadores de tubo Technics 10A, 20A, 30A y 40A.

El número de modelo ha cambiado 3 veces: EAA-2010, SU-2010 y SU-50A.

La sección principal del amplificador utiliza un circuito amplificador diferencial de dos etapas y un circuito OCL con dos fuentes de alimentación. Todas las etapas están conectadas directamente. La configuración del circuito sin condensador de salida mejora las características de baja frecuencia, así como la estabilidad y la linealidad.

La etapa ecualizadora de la sección de preamplificador está compuesta por un tipo NF de conexión directa de 3 etapas que utiliza un transistor PNP de bajo ruido, que resuelve la escasez de rango dinámico y obtiene una alta relación S/N.

El circuito de control de tono se basa en el método original de Technics utilizando un volumen doble especial.

Este sistema tiene una estructura especial que combina un conductor de plata y una resistencia. En el punto medio, ambas escobillas tocan el conductor de plata, de modo que se eliminan todos los condensadores del circuito y se convierte en un circuito exclusivamente resistivo, lo que resulta en una característica plana.

Se monta un circuito de protección utilizando cuatro transistores y dos diodos.

Este circuito está equipado con un dispositivo de control y protección automático que detecta el punto de operación del transistor de potencia para mantener un funcionamiento seguro, un circuito de corrección automática para cambios de temperatura y un tipo de recuperación instantánea de modo que incluso si fluye una corriente excesiva, la señal solo se corta y el funcionamiento no se interrumpe.

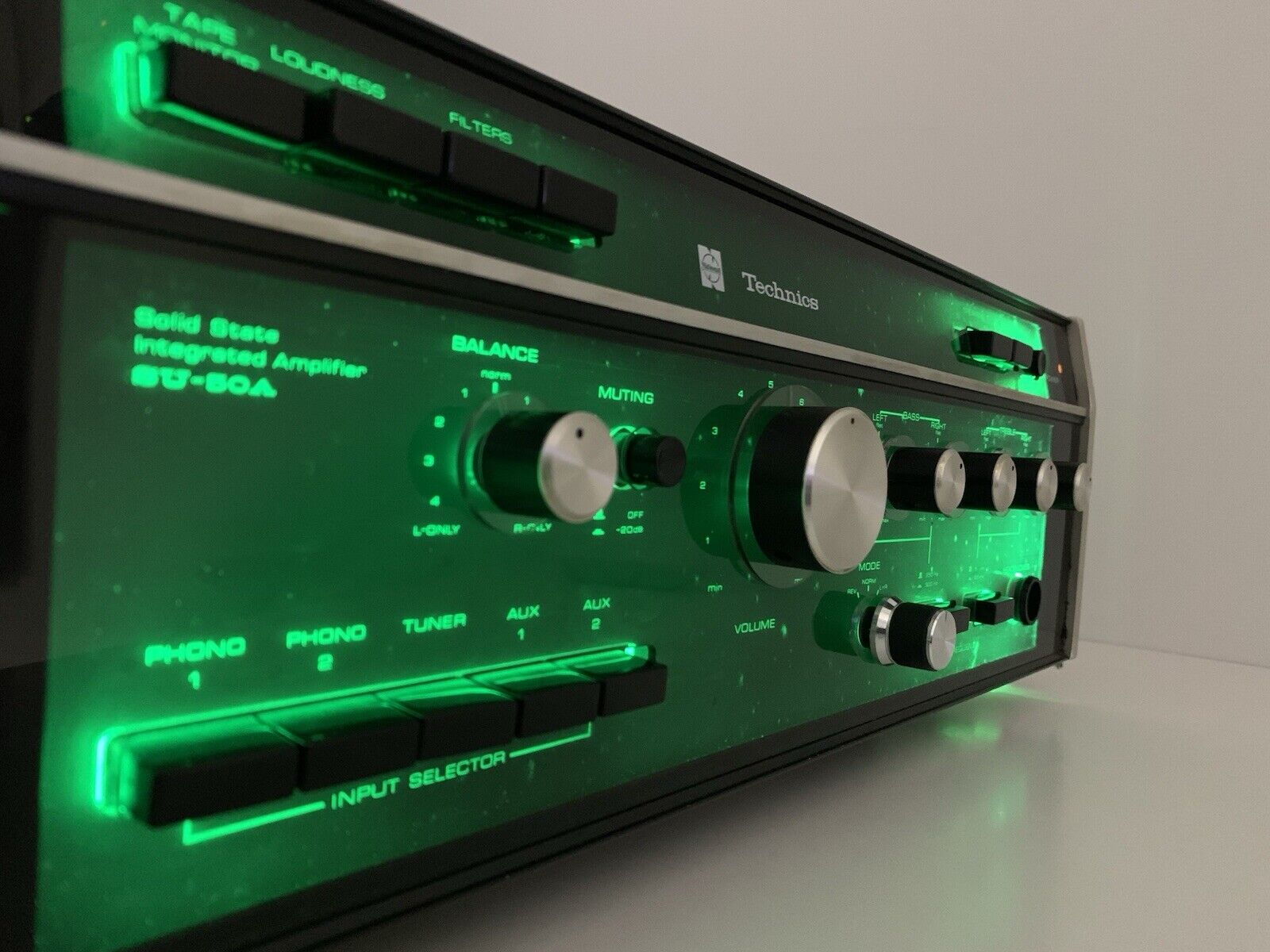

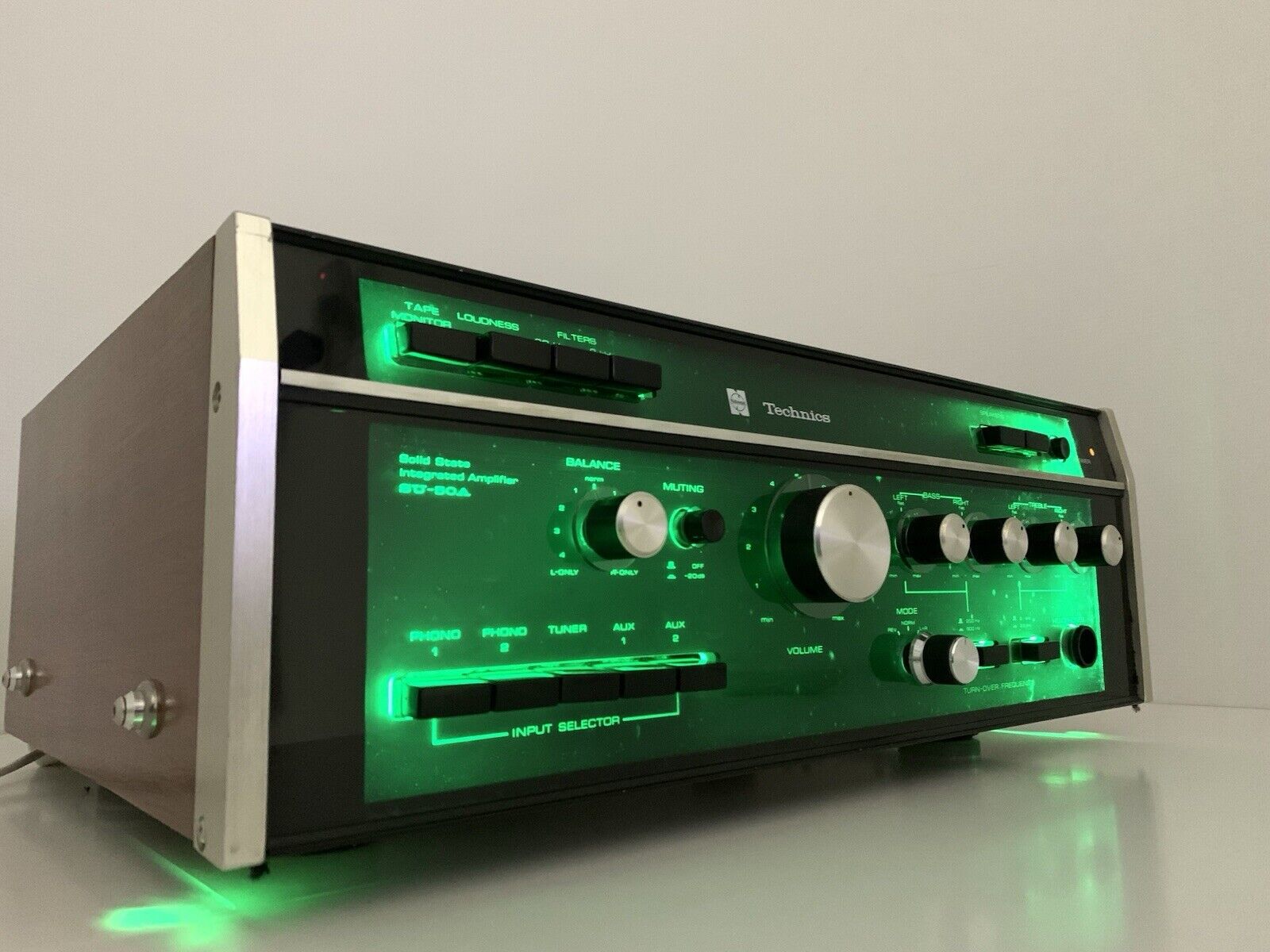

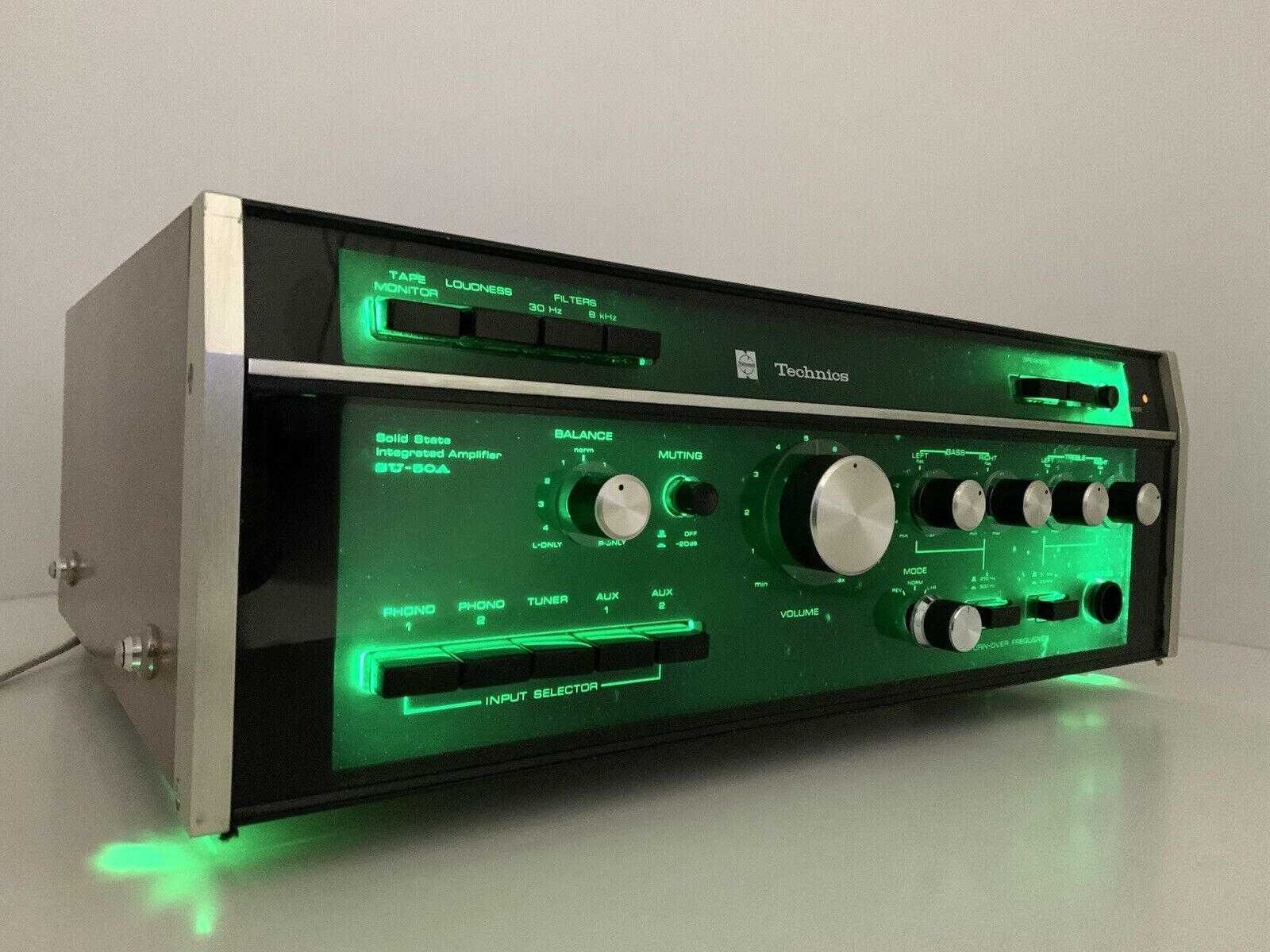

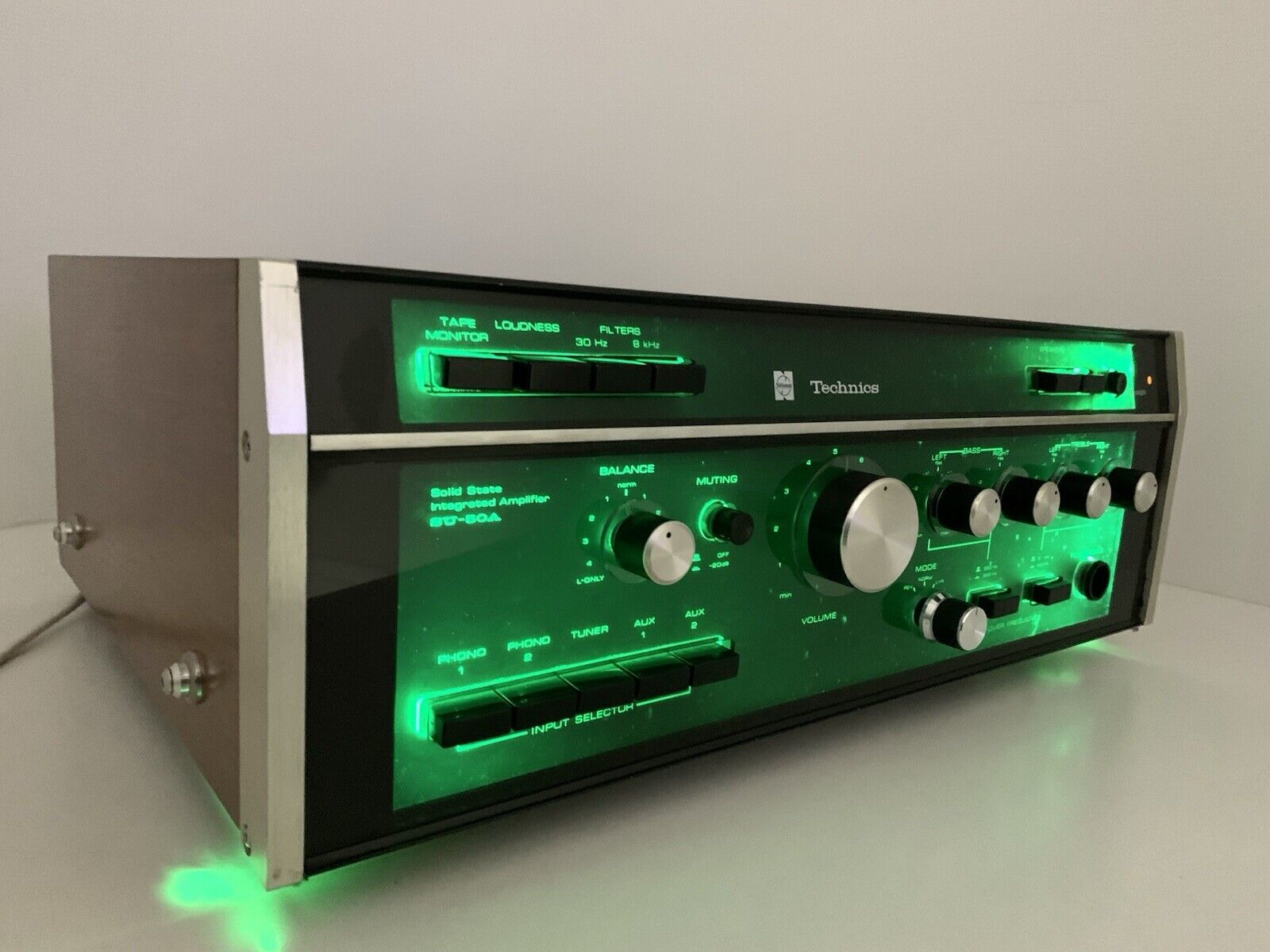

El panel frontal cuenta con botones de selección de entrada y una perilla de volumen grande para mejorar la usabilidad.

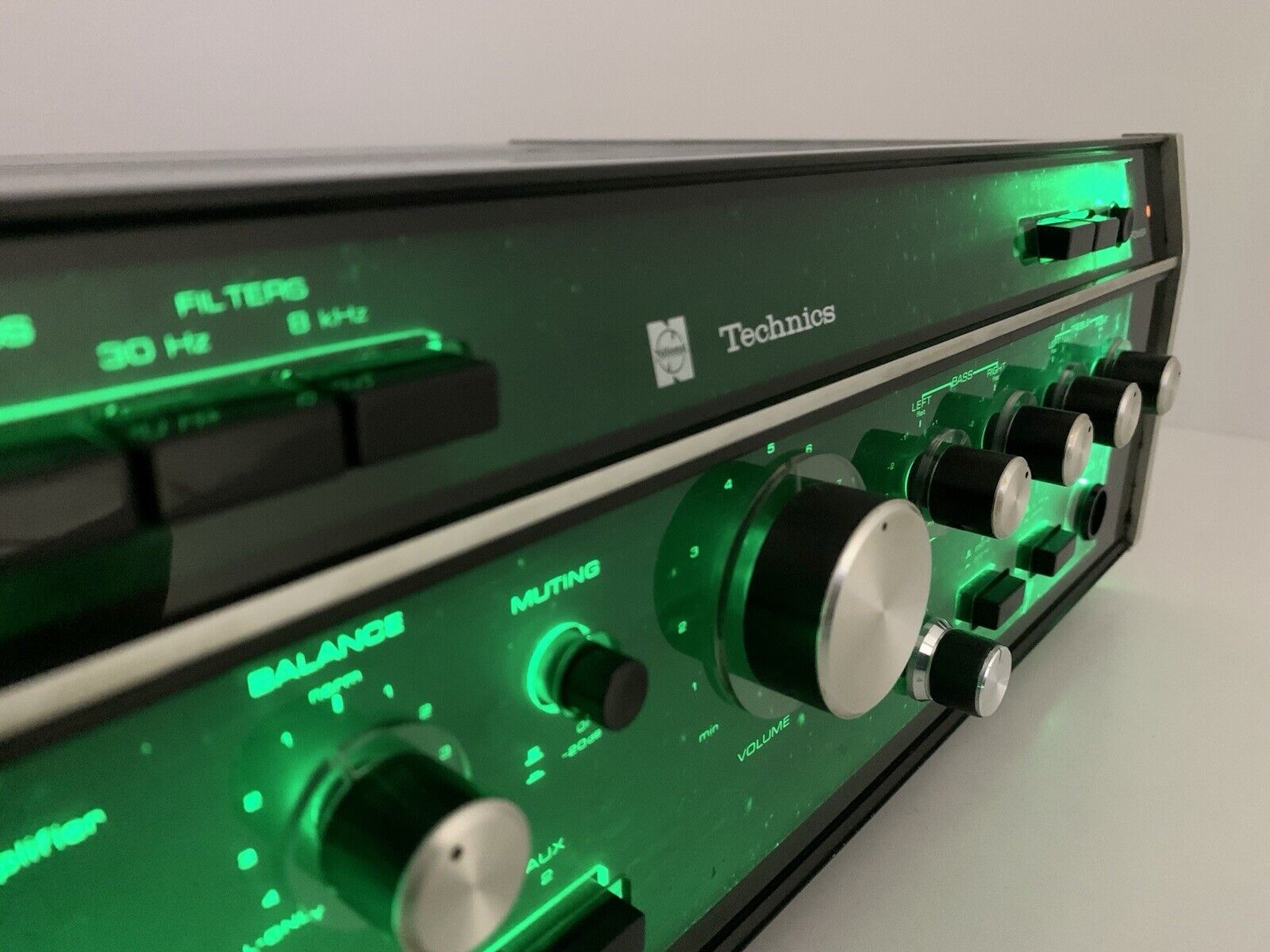

Además, utiliza un diseño en el que las letras del panel frontal salen cuando se enciende el interruptor.

El terminal de salida previa está equipado con dos sistemas, un terminal bajo con una salida nominal de 1 v y un terminal alto con una salida nominal de 5 v.

Está equipado con 4 tomas de corriente AC.

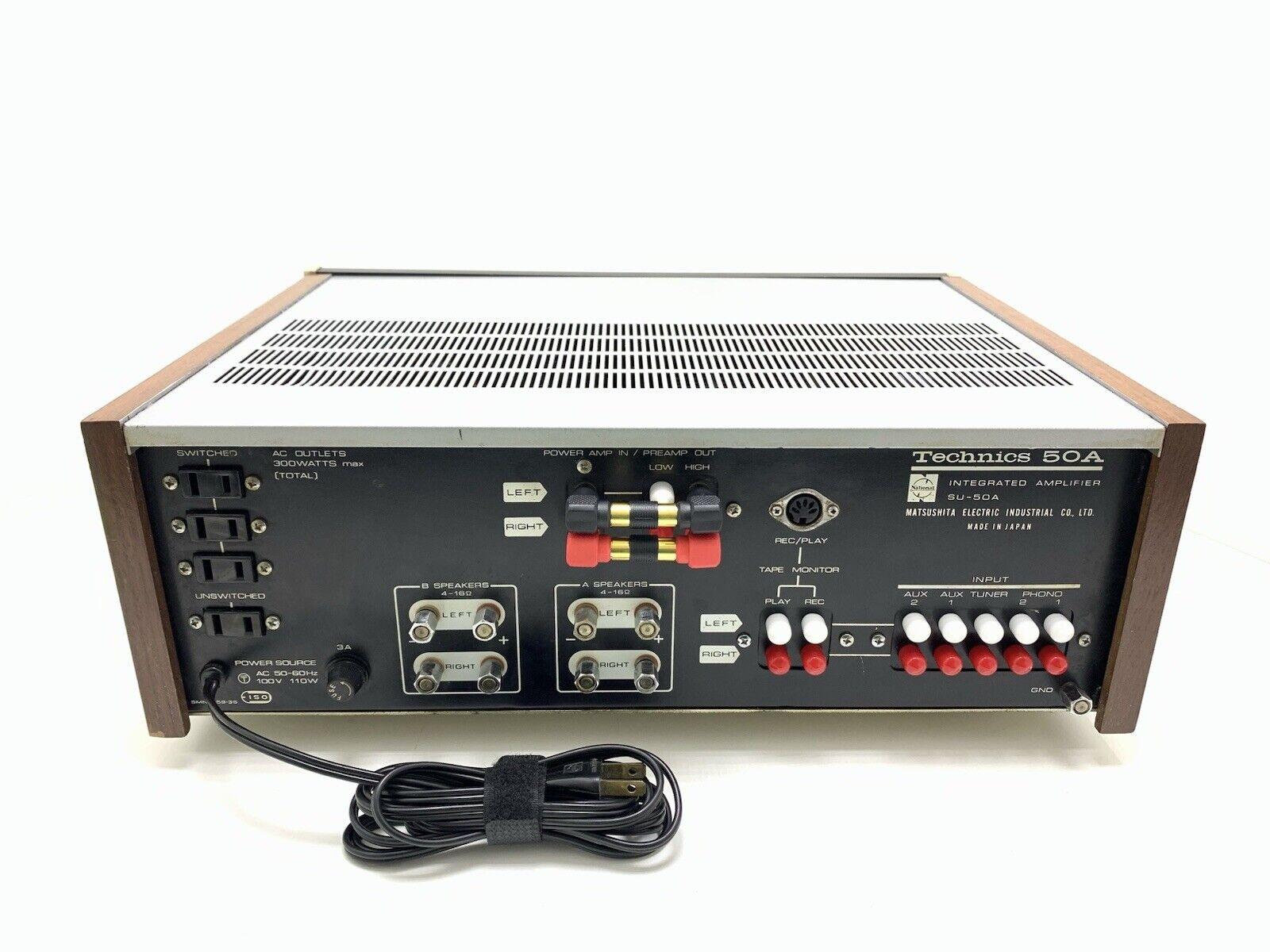

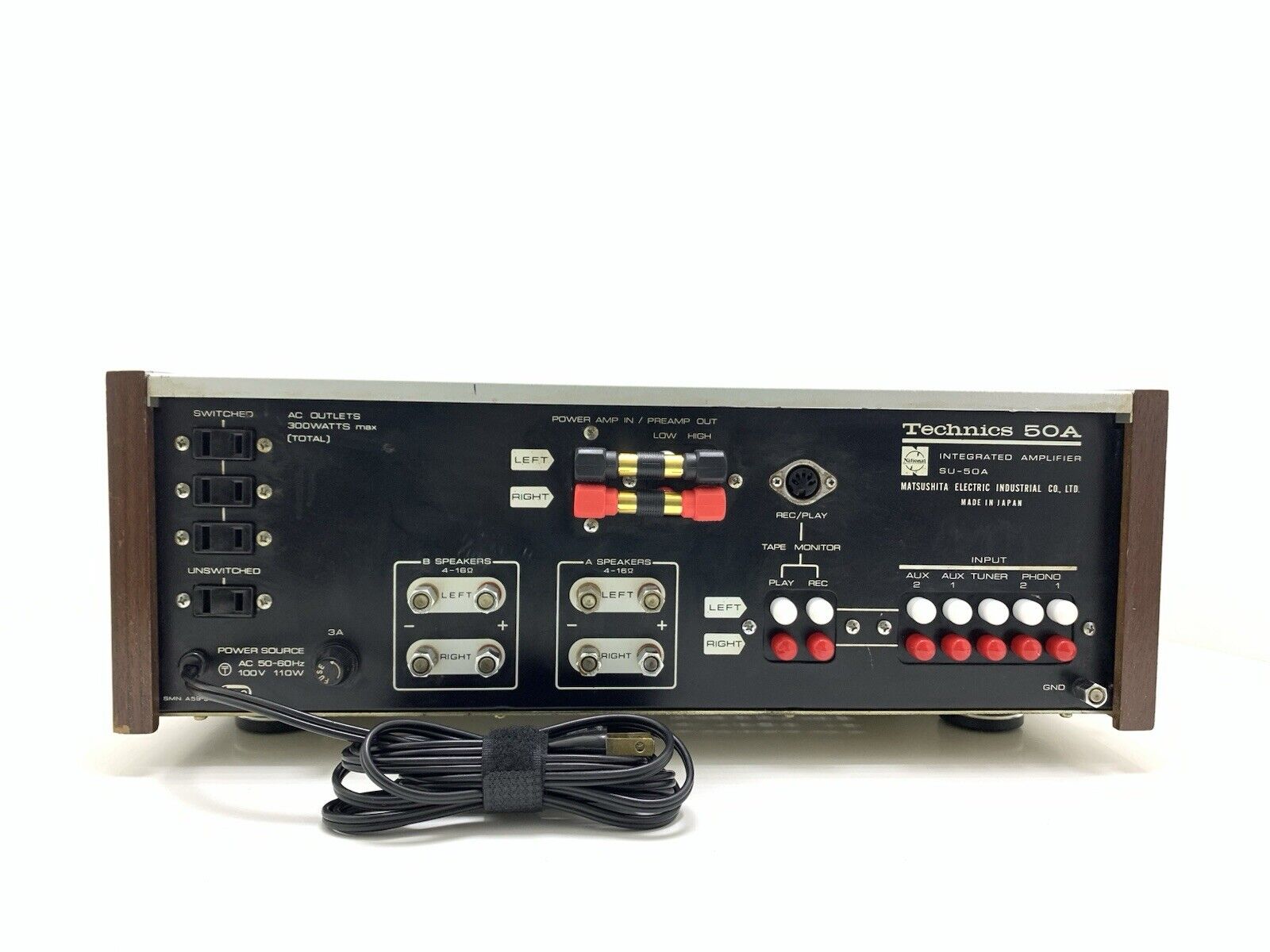

Equipado con dos tipos de terminales de conexión de altavoces.

Clasificación del modelo

Tipo Preamplificador principal de estado sólido

Sistema de circuito Amplificador diferencial acoplado directamente de etapa completa

Circuito SEPPP OTL-OCL

Unidad amplificadora de potencia

Potencia musical (IHF) 120 W (4 Ω )

80 W (8 Ω )

50 W (16 Ω )

Salida nominal (IHF) 40 W/40 W (4 Ω )

30 W/30 W (8 Ω )

20 W/20 W (16 Ω )

Respuesta de frecuencia (a salida nominal) 5 Hz a 150 kHz

Relación señal-ruido de 95 dB o más (IHF, red A, entrada corta)

Sensibilidad de entrada/Impedancia 1 V/50 kΩ

Factor de amortiguamiento 150 (8 Ω )

Impedancia de carga adaptativa 4 Ω ~ 16 Ω

Circuito de protección de transistores, método de detección ASO, tipo de retorno instantáneo

Sección del preamplificador

Sensibilidad de entrada / Impedancia

(1 kHz, volumen máximo) Phono1, 2: 1 mV/47 kΩ

Sintonizador: 100 mV/70 kΩ

Auxiliar 1, 2: 100 mV/70 kΩ

Entrada máxima permitida

(1 kHz, tasa de distorsión del 0,1 %) Phono1, 2: 140 mV

Sintonizador: 10 V

Aux 1, 2: 10 V

Voltaje de salida / Impedancia

Salida nominal: 1 V/3 kΩ (baja)

5 V/200 Ω (Alto)

Salida máxima (1 kHz, tasa de distorsión del 0,1 %): 1,8 V (baja)

9 V (alto)

Monitor de cinta Salida de grabación: 100 mV/200 Ω

Reproducción: 100 mV/70 kΩ

Grabación/Reproducción (DIN): 30 mV/60 kΩ (IN)

100 mV/70 kΩ (SALIDA)

Relación señal-ruido (IHF, red A)

Entrada corta) Phono1, 2: 70 dB o más

Sintonizador: 90 dB o superior

Aux1, 2: 90 dB o más

Factor de distorsión armónica total No más del 0,1%

Característica de frecuencia

Alto, VRmax, TCflat: Phono1 y 2: dentro de una desviación de ± 0,5 dB de la curva estándar RIAA

Sintonizador: 5 Hz a 200 kHz, + 0 a 3 dB

Aux1, 2: 5 Hz a 200 kHz, + 0 -3 dB

Bajo, VRmax, TCflat: Phono1 y 2: dentro de una desviación de ± 0,5 dB de la curva estándar RIAA

Sintonizador: 5 Hz a 150 kHz, + 0 a 3 dB

AUX1, 2: 5 Hz a 150 kHz, + 0 -3 dB

Control de tono Graves: + 15 dB ~ -15dB

Frecuencia de rotación: 250 Hz, 500 Hz

Agudos: + 15 dB a -15 dB

Frecuencia de rotación: 2,5 kHz, 5 kHz

Filtro bajo: 30 Hz, -12dB/oct.

Alta frecuencia: 8 kHz, -12dB/oct.

Silenciamiento -20dB

<General>

Semiconductores utilizados

Transistores (43 piezas): 2SA564A: 20

2SA564: 2

2SC828: 4

2SB171: 4

2SC696A: 4

2SA547A: 2

2SC697A: 2

2SD189: 4

2SB473: 1

Diodos (17 piezas): MA242: 2

MA242R : 2

SD-1Y: 1

SV-02 : 2

SM-150-005 : 8

OA-70: 2

Alimentación 100 VCA / 117 V / 220 V / 240 V, 50/60 Hz

Toma de corriente alterna conmutada: Ruta 3

Sin conmutar: 1 línea

Consumo de energía Salida nominal: 175 VA

Sin señal: 37 VA

Dimensiones externas Ancho 420x Alto 147x Fondo 325 mm

Peso 13,5 kg

ESPAÑOL:

El amplificador Technics SU-50A, lanzado en la década de 1960, es una pieza histórica en la evolución de los amplificadores de estado sólido. Aunque las especificaciones pueden variar ligeramente dependiendo de la fuente, las características técnicas típicas de este modelo incluyen:

• Tipo: Amplificador integrado de estado sólido

• Potencia de salida: Aproximadamente 25 vatios por canal a 8 ohmios

• Respuesta de frecuencia: 20 Hz a 20 kHz

• Distorsión armónica total (THD): Menos del 0,5% a plena potencia

• Entradas: Varias, incluyendo phono, cinta y auxiliar, permitiendo conectar diferentes fuentes de audio

• Impedancia de entrada: Ajuste específico para fuentes como tocadiscos y cintas

• Controles de tono: Graves y agudos ajustables

• Diseño de circuito: Diseño de transistores que permite un sonido similar a los amplificadores de válvulas.

• Dimensiones y peso: Varía, pero generalmente compacto para su época

Este amplificador es apreciado por su sonido cálido y su estética retro, características que lo hacen un equipo deseado por los coleccionistas de equipos vintage de alta fidelidad.
