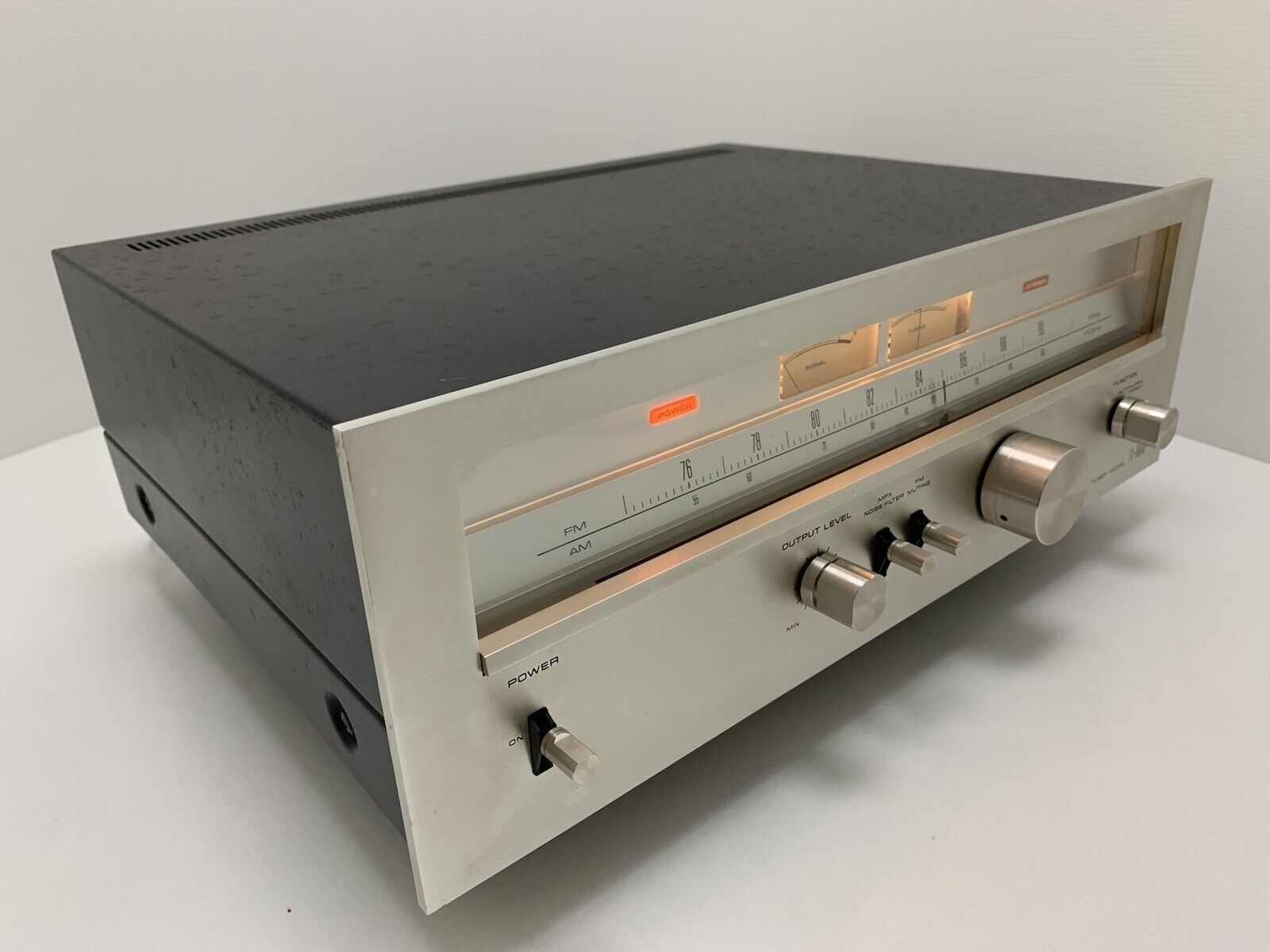

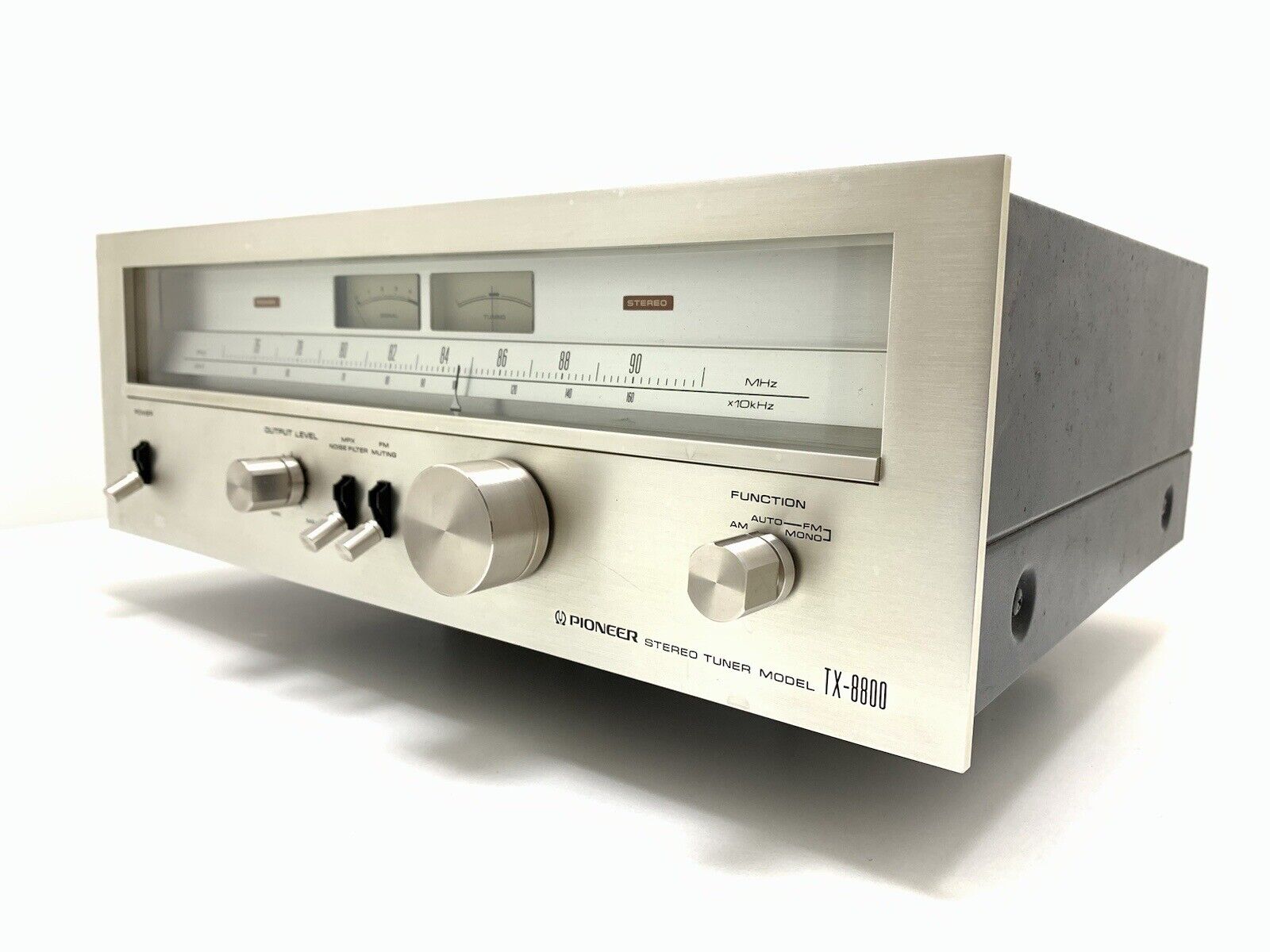

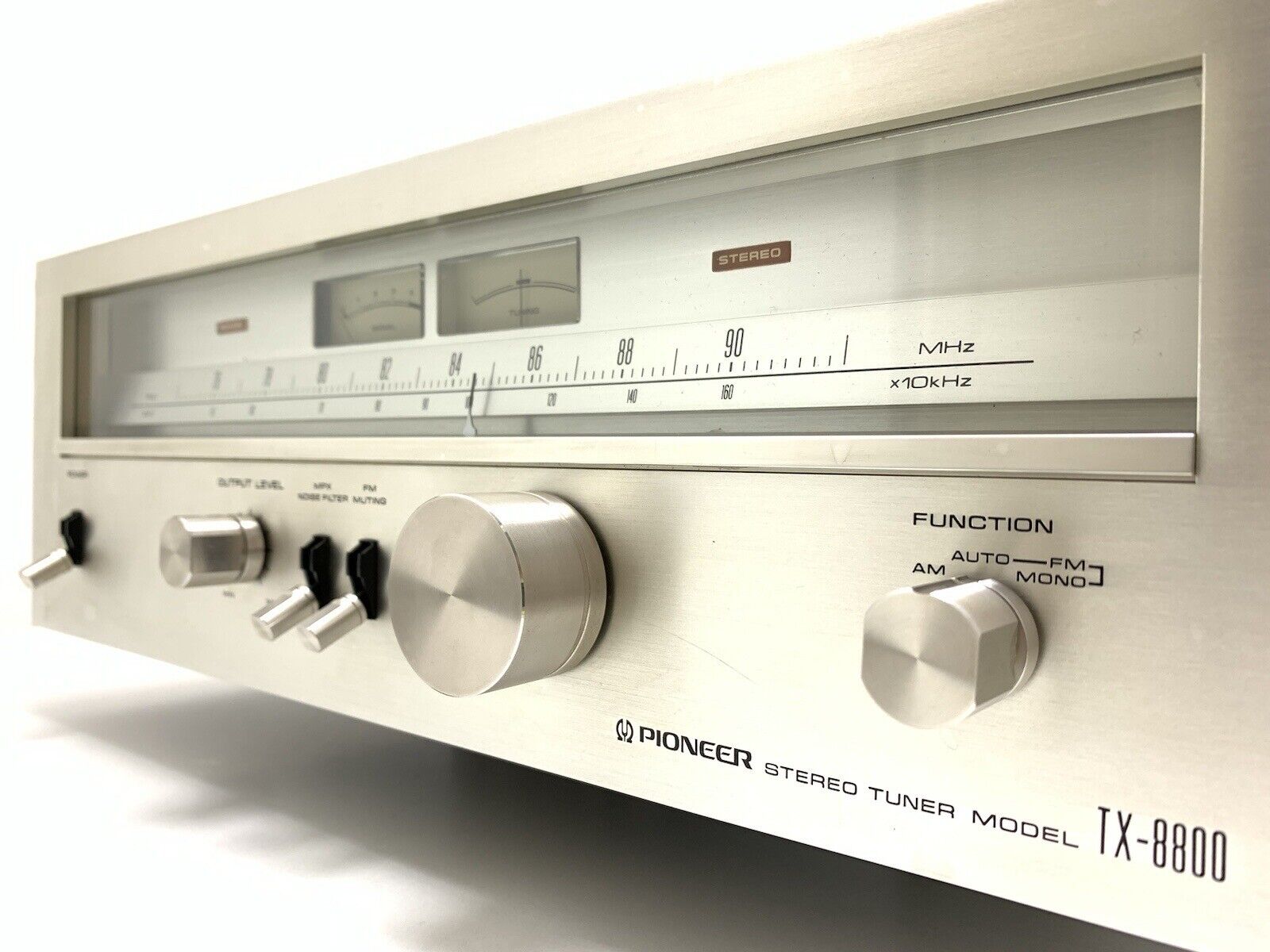

Sintonizador estéreo PIONEER TX-8800 AM/FM, vintage, 1975, HiFi, mercado japonés, funciona, buen aspecto.

Sintonizador estéreo PIONEER TX-8800 AM/FM, vintage, 1975, HiFi, mercado japonés, funciona, buen aspecto.

Original del mercado japonés,

Reacondicionado Funciona Perfecto, a 230 voltios

Con adaptador externo GRATIS para trabajar con frecuencias FM de 76 MHz a 108 MHz

Pioneer TX-8800

¥ 44.500 (alrededor de 1975)

Un sintonizador estéreo AM/FM que hereda la tecnología TX 8900 y apunta a un alto rendimiento más allá de su clase.

La sección frontal utiliza un varicón lineal de frecuencia de cuatro filas y, para la amplificación de alta frecuencia, se utiliza un FET de bajo ruido y alta linealidad para mejorar la sensibilidad y la capacidad de rechazo de interferencias.

En la etapa IF, las características de selectividad se mejoran al convertir el filtro cerámico de 2 elementos con excelentes características de fase en una configuración de 3 etapas.

El IC incorpora más de 200 elementos en total en un solo IC, con cinco limitadores de etapa para ajustar la forma de onda y mejorar varias características.

En la sección MPX se utiliza un circuito PLL.

La separación estable se obtiene mediante el exclusivo CI de alta integración del circuito PLL.

Se incorpora un circuito de silenciamiento que utiliza un relé para eliminar el ruido entre estaciones en el momento de la desafinación.

La sección del sintonizador de AM utiliza un varicón de dos filas y un circuito integrado de alta integración para garantizar una recepción estable independientemente de la intensidad de la onda. La etapa de FI utiliza un filtro cerámico para obtener una selectividad nítida.

Está equipado con un filtro de ruido MPX para cancelar el ruido de alta frecuencia que puede ocurrir al recibir señales estéreo en regiones de energía eléctrica débil.

Equipado con un medidor de señal.

Equipado con dos terminales de salida, fijo y variable.

También tiene salidas multitrayecto y cuatro salidas chMPX.

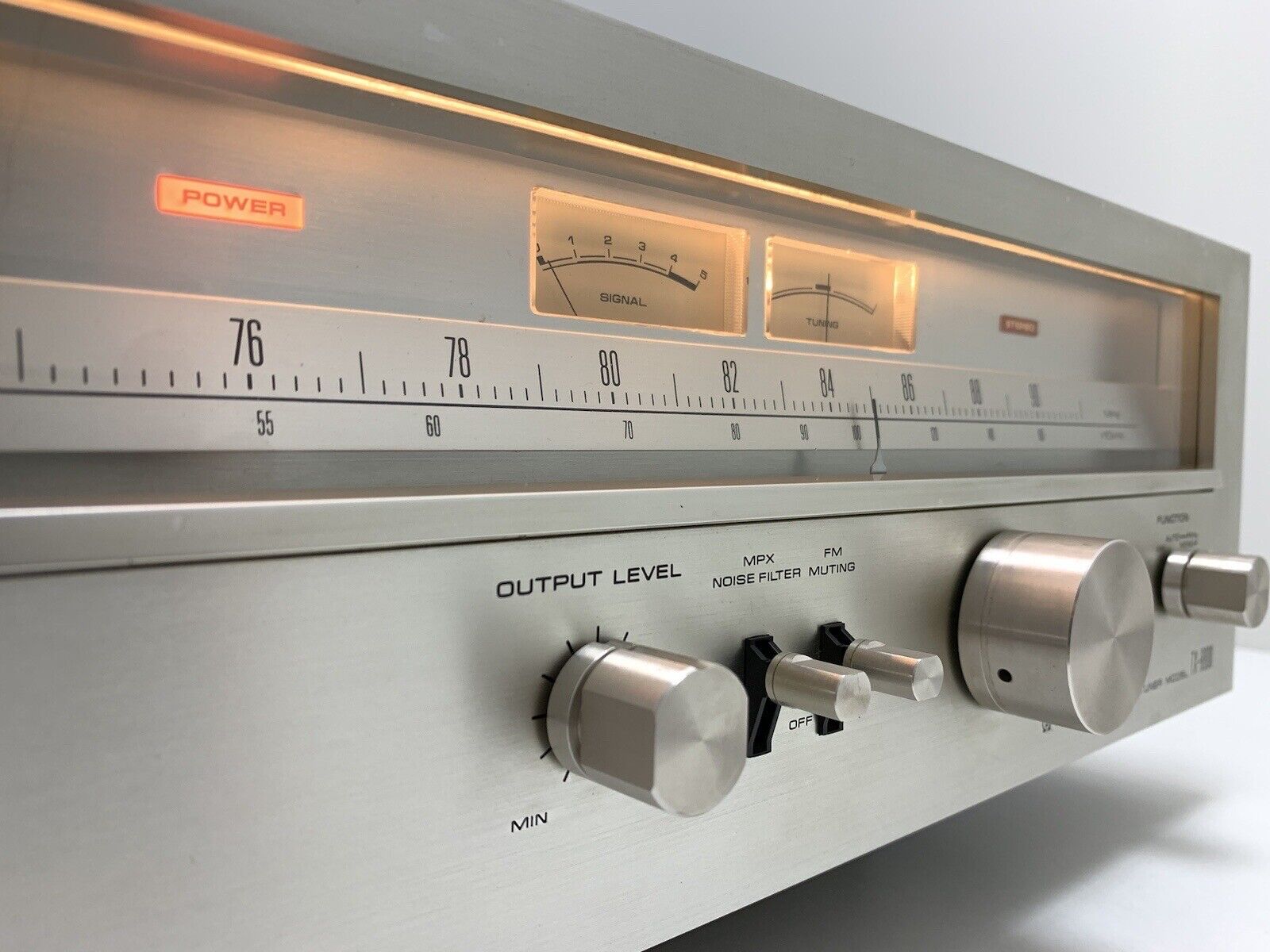

Las caras de la escala están iluminadas utilizando el método de iluminación reflejada.

Tipo Sintonizador estéreo AM/FM

Sección del sintonizador de FM

Sistema de circuito FETRF de 1 etapa, varicon de 4 series, limitador de 5 etapas, detección de cuadratura

PLL MPX

Sensibilidad práctica Mono: 4 μ V (S/N 50dB) / 1,9 μ V (IHF)

Estéreo: 50 μV (S/N 50dB)

Relación señal/ruido mono: 73 dB

estéreo: 68dB

Factor de distorsión armónica

mono: 0,2 % (100 Hz)

0,2 % (1 kHz)

0,2 % (10 kHz)

estéreo: 0,3 % (100 Hz)

0,3 % (1 kHz)

0,6 % (10 kHz)

Relación de captura 1,0 dB

Selectividad efectiva 80dB (400kHz)

Separación de 40 dB o más (1 kHz)

35 dB o más (50 Hz a 10 kHz)

Característica de frecuencia 50 Hz a 10 kHz + 0,2-0,5 dB

20 Hz a 15 kHz + 0,2 -2,0 dB

Relación de interferencia de imagen de 85 dB o más

Relación de interferencia FI de 90 dB o más

Relación de interferencias espurias de 90 dB o más

Relación de supresión de AM 55dB

Relación de supresión de fugas de portadora 65dB

Nivel de acción de silenciamiento 2,2 μ V

Antena de 300 Ω tipo balanceado, 75 Ω tipo no balanceado

<Sección del sintonizador de AM>

Sistema de circuito Varicon de 2 trenes de RF1 etapa sin sintonizar

Sensibilidad práctica 300 μ V/m (antena de barra)

15 μV (IHF)

Selectividad 35dB

Relación señal/ruido 50dB

Relación de interferencia de imagen de 40 dB o más

Relación de interferencia FI de 55 dB o más

<General>

Nivel de salida/Impedancia fija: 650 mV/5 kΩ

Variable: 50 mv ~ 1,5 V/2,5 kΩ

4 canales MPX: 250 mV/5 kΩ

Semiconductor utilizado Transistor: 16

FET: 1

CI: 3

Diodo, etc.: 8 piezas

Toma de CA Interruptor de encendido no vinculado: 1 sistema

Tensión de alimentación 100 VCA, 50 Hz/60 Hz

Consumo de energía 15 W (nominal)

Dimensiones externas

Ancho 420x Alto 150x Profundidad 365 mm

Peso 8,0 kg
